交换机高级特性简介

交换机高级特性简介

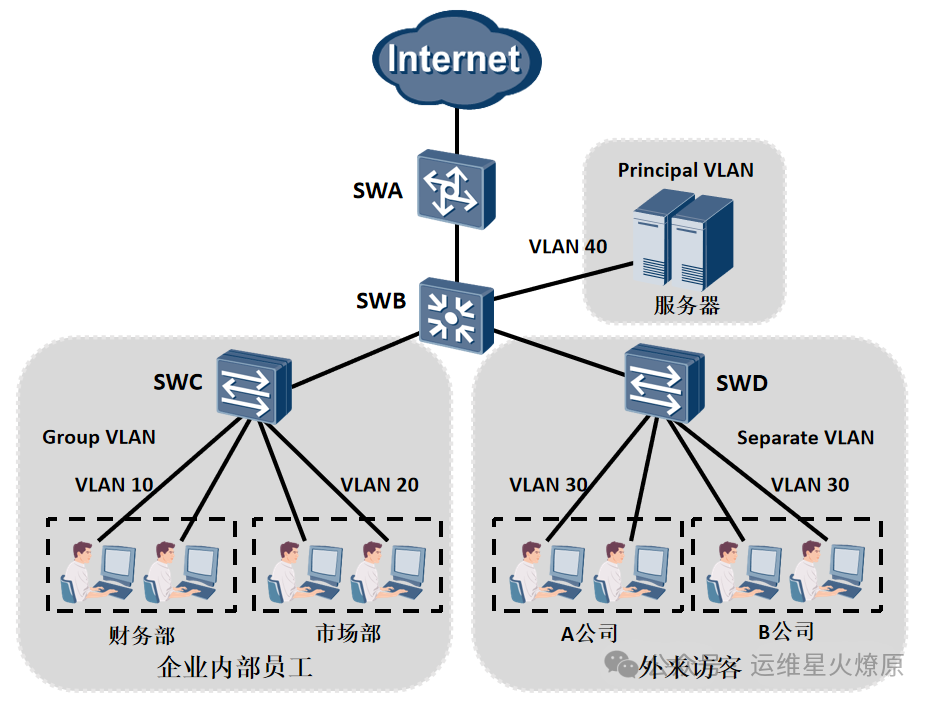

一、MUX VLAN应用场景

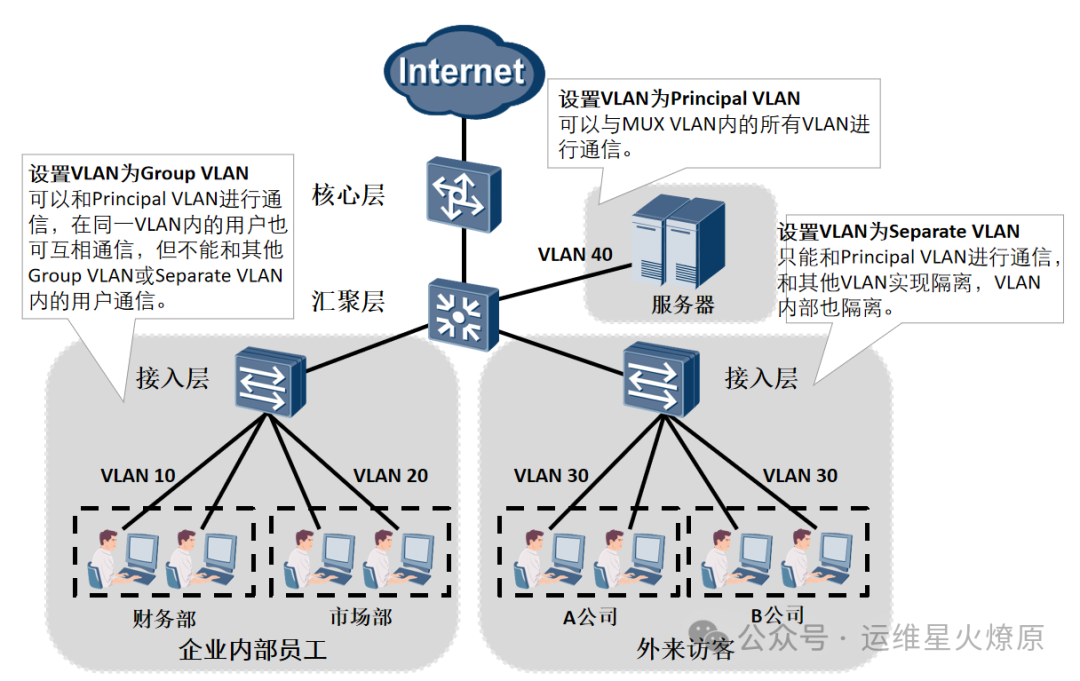

• 概念： 提供通过 VLAN 进行网络资源控制的机制，实现二层流量隔离。其中，Principal VLAN 可与 MUX VLAN 内所有 VLAN 通信；Separate VLAN 只能与 Principal VLAN 通信，内部及与其他 VLAN 隔离；Group VLAN 可与 Principal VLAN 通信，同一 Group 内用户可互访，但不能与其他 Group 或 Separate VLAN 用户通信。

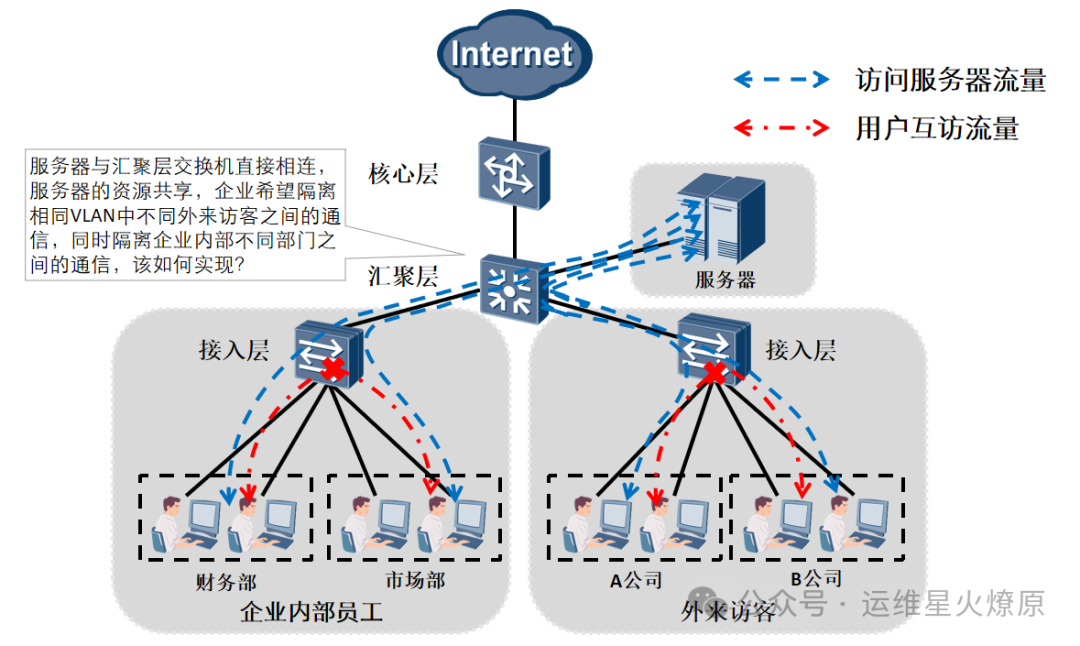

• 应用场景： 隔离相同 VLAN 中不同外来访客之间及企业内部不同部门之间的通信，同时实现服务器资源共享。
• 配置实现： 设置不同类型的 VLAN 并应用于相应端口。

二、Super VLAN（VLAN Aggregation）

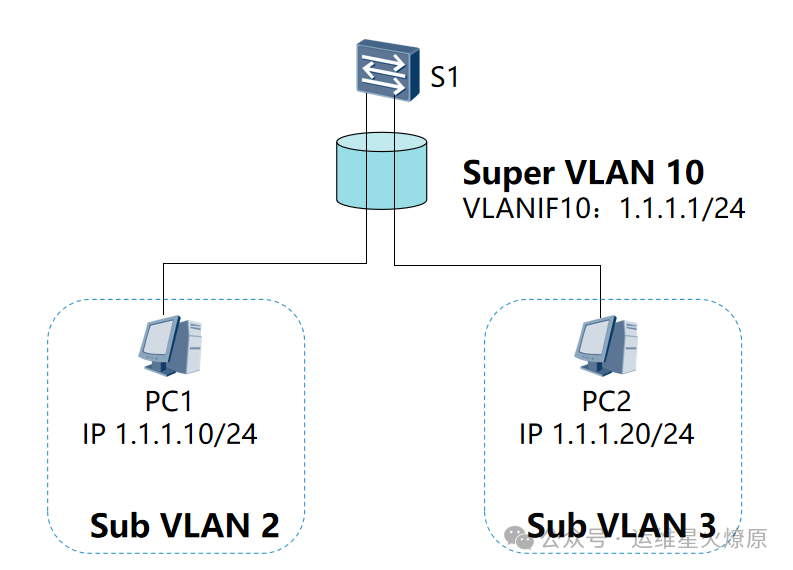

• 概念： 使相同子网的 VLAN 实现广播隔离。Super-VLAN 只建立三层接口，是 Sub-VLAN 的集合；Sub-VLAN 包含物理端口，用于隔离广播域，通过 Super-VLAN 实现三层交换。
• 通信原理

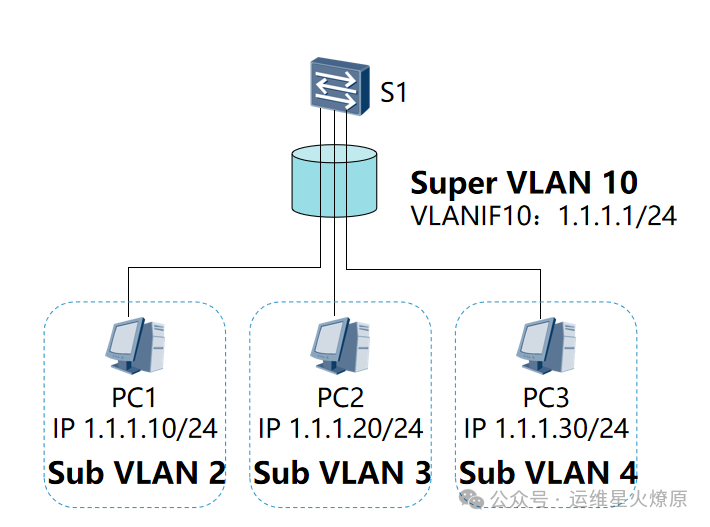

  • Sub-VLAN 间三层通信： 通过使能 ARP Proxy 功能实现互通。

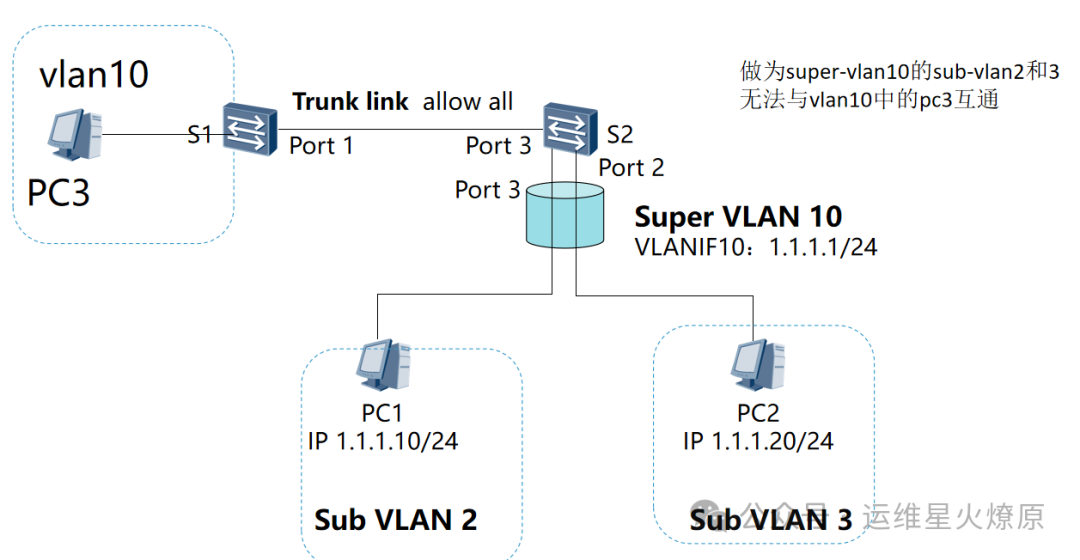

    • Sub-VLAN 与外部网络的二层通信： 基于端口的 VLAN 二层通信中，无针对 Super-VLAN 的报文。

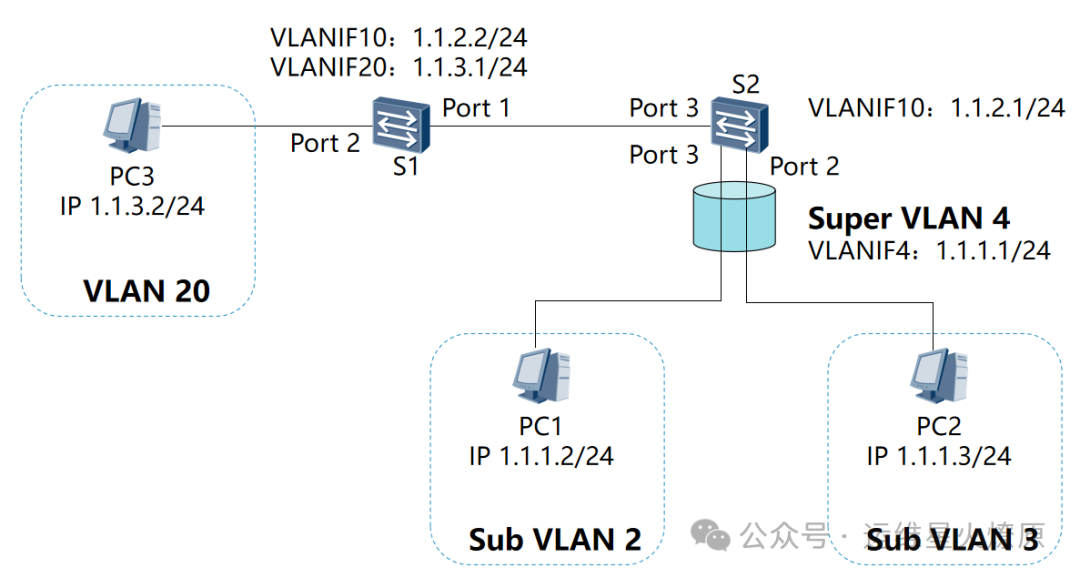

    • Sub-VLAN 与外部网络的三层通信： 通过 Super-VLAN 的三层接口实现。

三、端口隔离

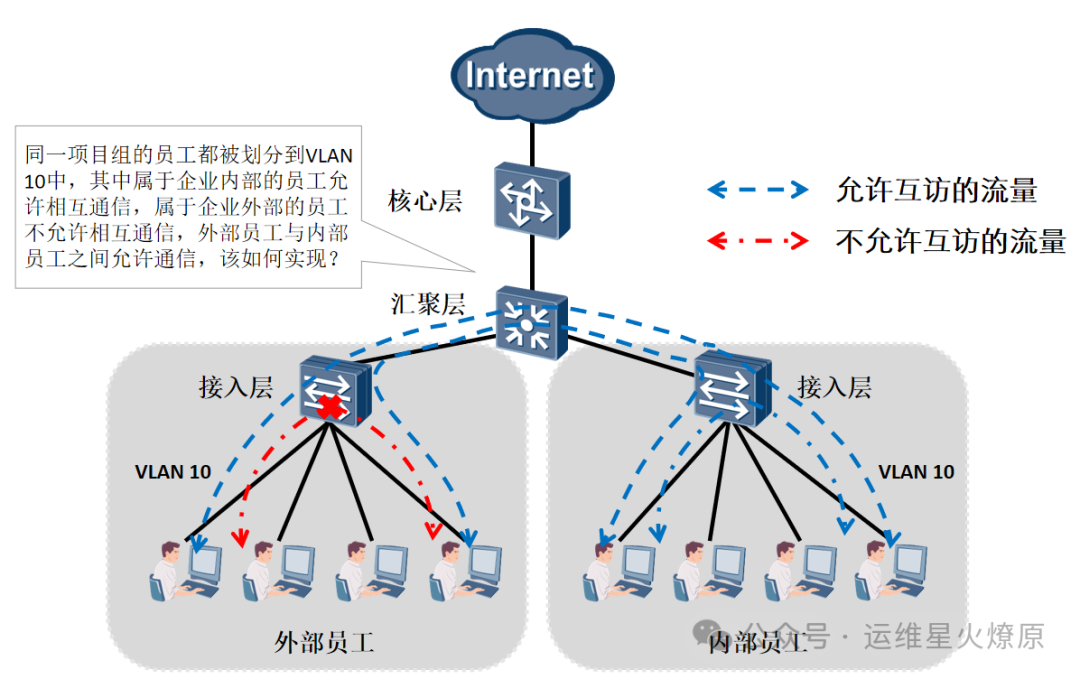

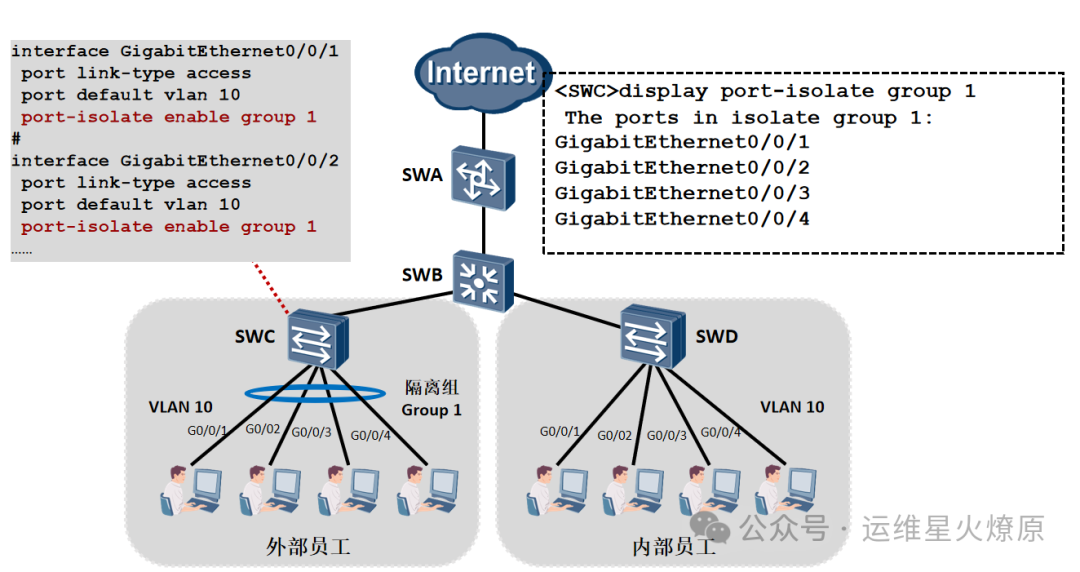

• 应用场景： 同一 VLAN 内，允许企业内部员工相互通信，禁止外部员工相互通信，但允许内外员工通信。

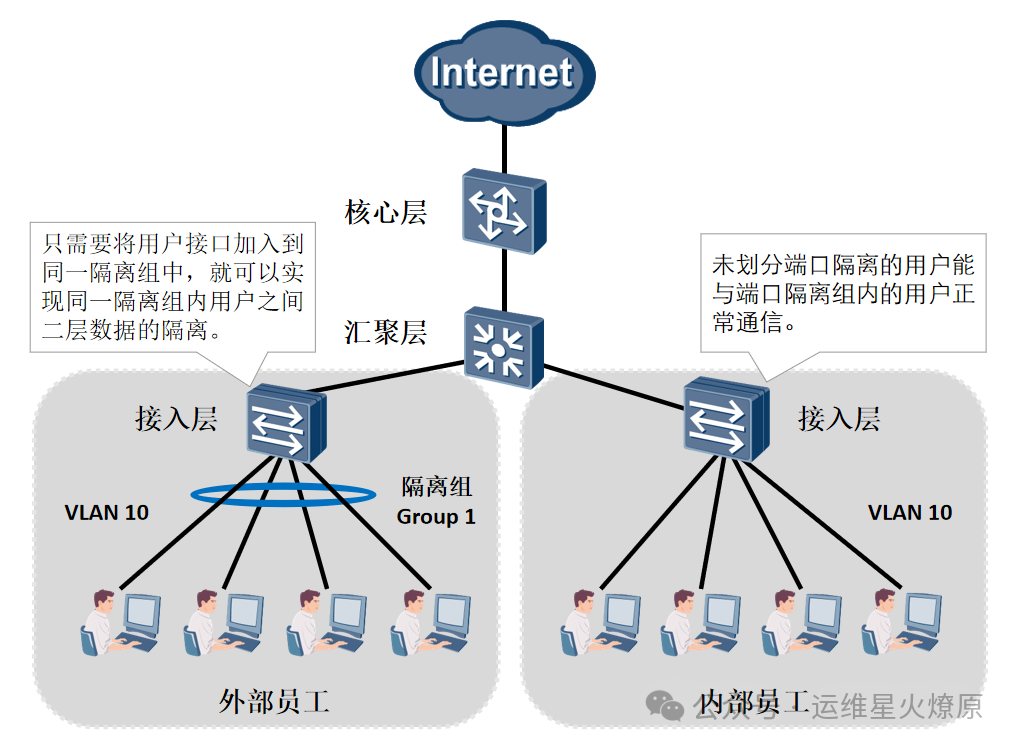

  • 基本概念： 将用户接口加入同一隔离组，实现组内用户二层数据隔离，未划分隔离组的用户可与隔离组内用户正常通信。
  • 配置实现： 在接口视图下启用端口隔离并指定隔离组，如port-isolate enable group 1。

四、端口安全

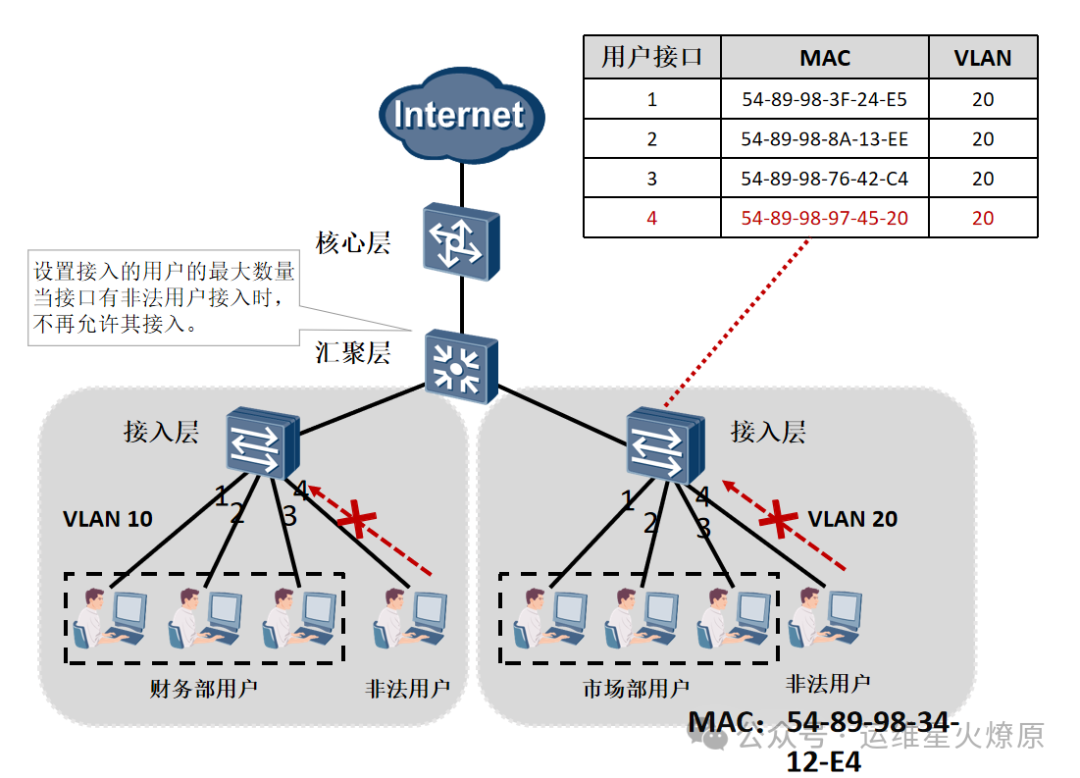

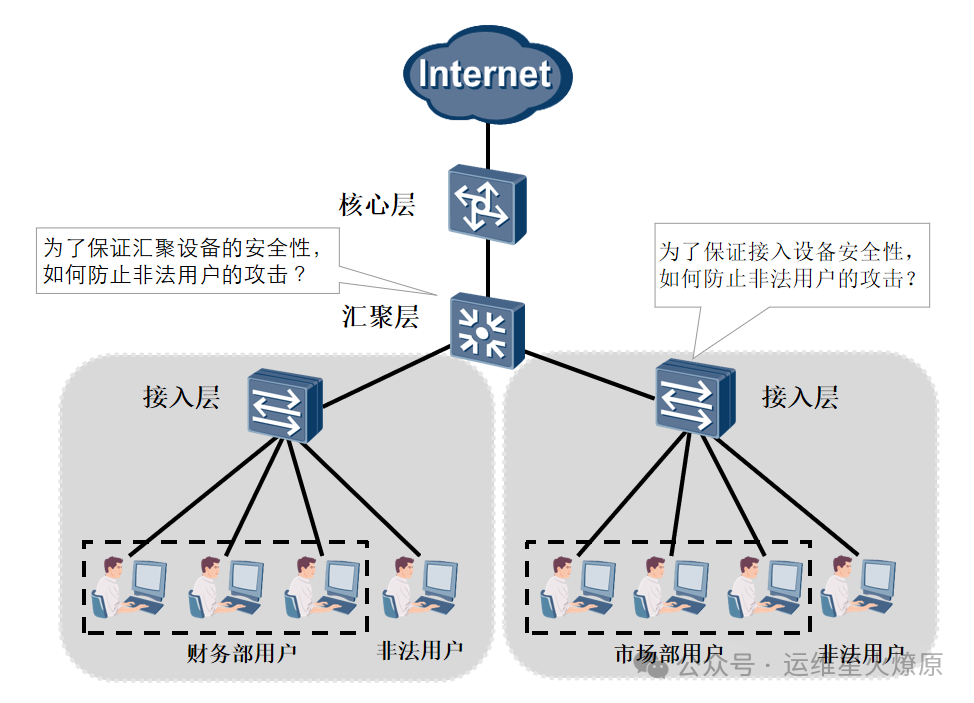

• 应用场景： 防止非法用户通过 MAC 地址攻击，保证接入设备安全性。
• 解决方案： 限制接口接入的用户最大数量，对非法 MAC 地址进行拦截。
• 安全 MAC 地址类型
  • 安全动态 MAC 地址： 启用端口安全但未启用 Sticky MAC 时转换，设备重启后丢失，需重新学习，缺省不老化，配置老化时间后可老化。
    • 安全静态 MAC 地址： 手工配置，不会老化，保存配置后重启不丢失。
    • Sticky MAC 地址： 启用端口安全并启用 Sticky MAC 功能后转换，不会老化，保存配置后重启不丢失。

• 限制动作： 超过安全 MAC 地址限制数后，可配置为 restrict（丢弃报文并告警）、protect（丢弃报文不告警）、shutdown（接口 error-down 并告警，需手动重启恢复），缺省为 restrict。

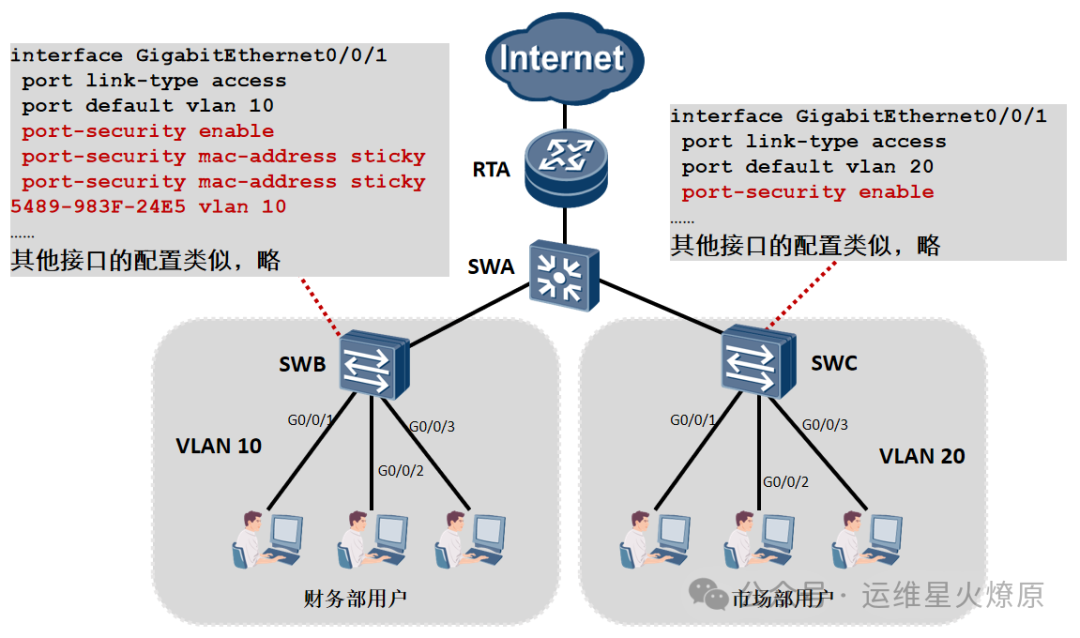

• 配置实现： 在接口视图下启用端口安全，可设置 Sticky MAC 及绑定具体 MAC 地址，如port-security enable、port-security mac-address sticky。
• 配置验证： 通过display mac-address sticky或display mac-address security查看绑定的 MAC 地址表。
