Exchange Server 2019 CU15 双节点 DAG 部署实施手册

Exchange Server 2019 CU15 双节点 DAG 部署实施手册

1.项目背景与目标

• 部署 Exchange Server 2019 CU15 双节点 DAG
• 使用已有邮件网关处理外发/反垃圾，不部署边缘服务器
• 保证内部邮件高可用与可扩展性

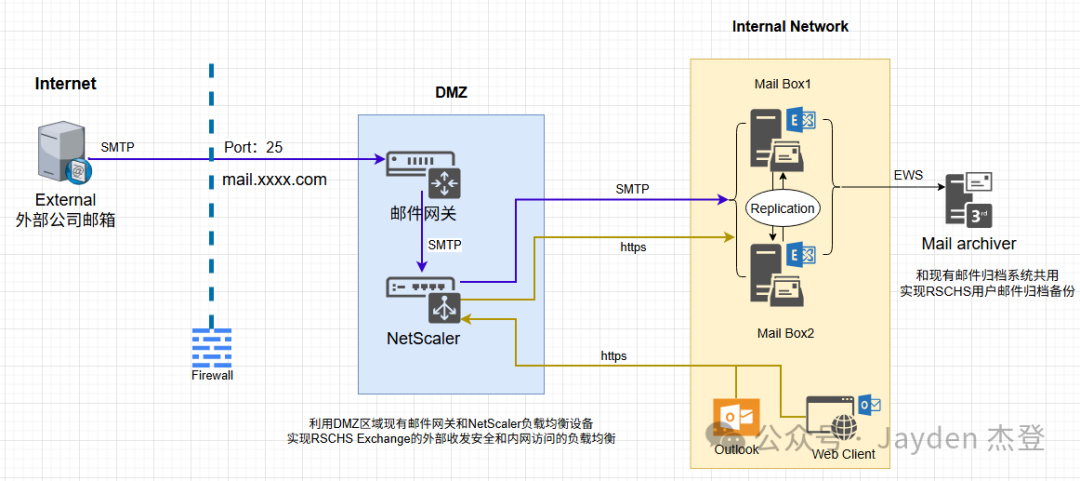

• 项目部署架构

2.环境与架构概述

3.安装准备

3.1.两台 Exchange 服务器：

• 安装最新 Windows 更新补丁
• 固定 IP
• 加入域

3.2.建议每台 Exchange 配置两块网卡：

• MAPI 网络（生产网）
• Replication 网络（仅 DAG 内部复制用，可选）

3.3.在两台 Exchange 上安装如下软件：

• NDP48-x86-x64-AllOS-ENU
• UCMA 4.0：Microsoft 官网下载
• Visual C++ Redistributable Packages for Visual Studio 2013 x64

3.4.在两台 Exchange 上安装远程管理工具

用域管理员执行 powershell，安装服务器远程管理工具，powershell复制编辑如下命令：Install-WindowsFeature Server-Media-Foundation, RSAT-ADDS

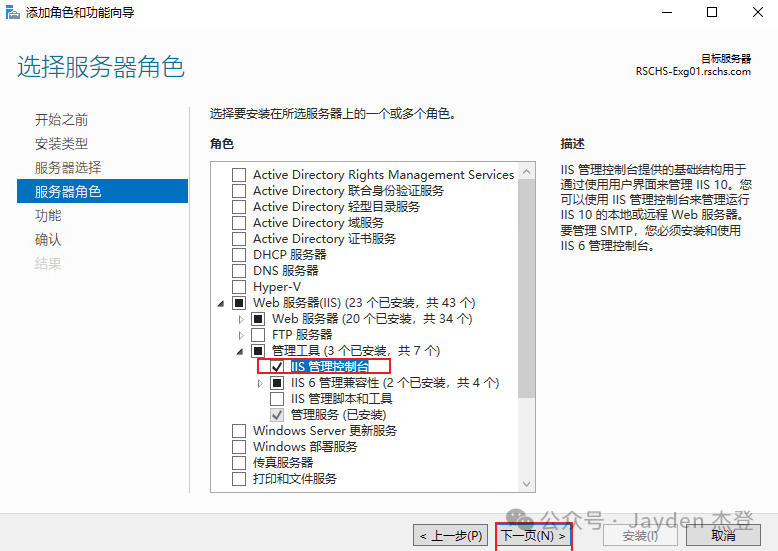

3.6.在两台 Exchange 上安装 IIS 管理控制台，下一页

3.7.只在 FSMO 域控上-扩展 AD 架构

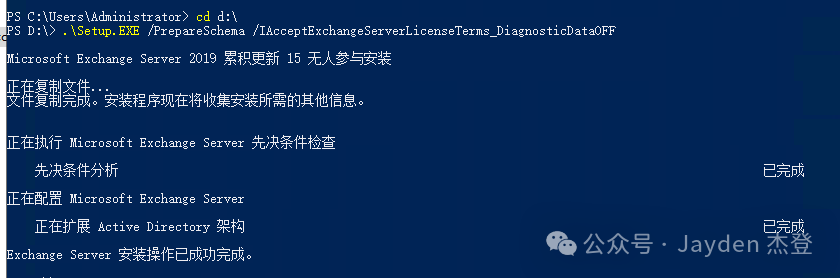

挂载或解压 exchange 软件到架构主 FSMO 域控上，打开 PowerShell（以管理员身份）cd至Exchange安装目录，执行如命令：.\Setup.exe/PrepareSchema/IAcceptExchangeServerLicenseTerms_DiagnosticDataOFF

说明：

1./PrepareSchema：扩展 Active Directory 架构，添加 Exchange 所需属性和类。

2./IAcceptExchangeServerLicenseTerms_DiagnosticDataON：同意许可协议并启用诊断数据上传（可改为 DiagnosticDataOFF）

• 如有报错，如“未在一个或多个 DNS 服务器上注册基于 guid 的 DNS 名称错误”

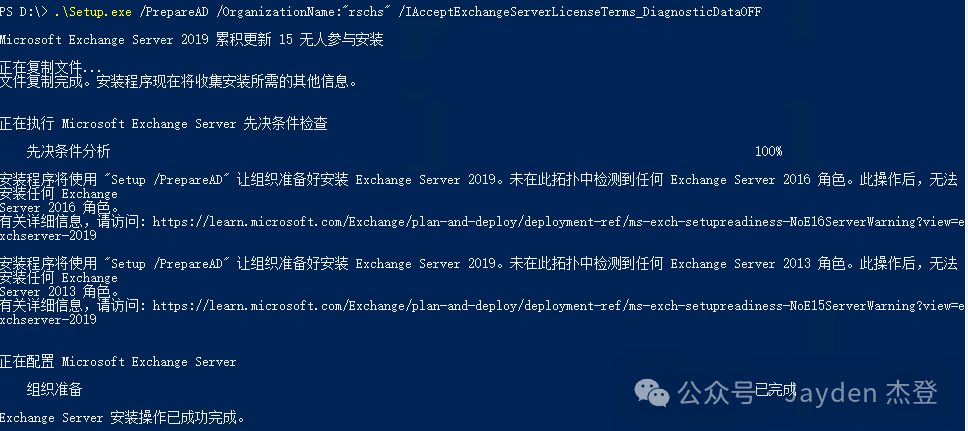

3.8.只在 FSMO 域控上-准备 AD

/OrganizationName：Exchange 组织名称，首次部署必填。powershell复制编辑如下命令： D:\Setup.exe /PrepareAD /OrganizationName:”rschs” /IAcceptExchangeServerLicenseTerms_DiagnosticDataON

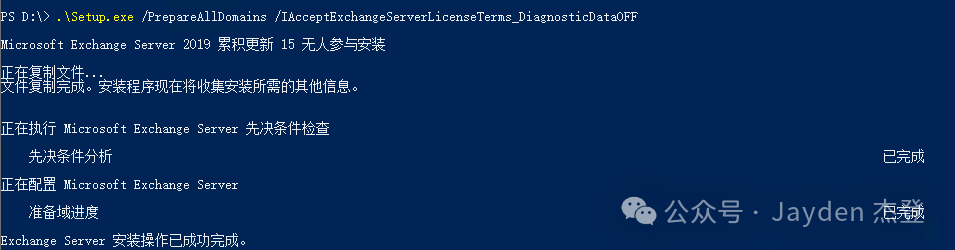

3.9.只在 FSMO 域控上-准备所有域

此步骤为所有域添加 Exchange 权限，若只有一个域，也建议执行。powershell复制编辑如下命令：D:\Setup.exe/PrepareAllDomains/IAcceptExchangeServerLicenseTerms_DiagnosticDataOFF

4.开始安装 Exchange 2019 CU15

4.1.Exchange 2019 CU15 AP1

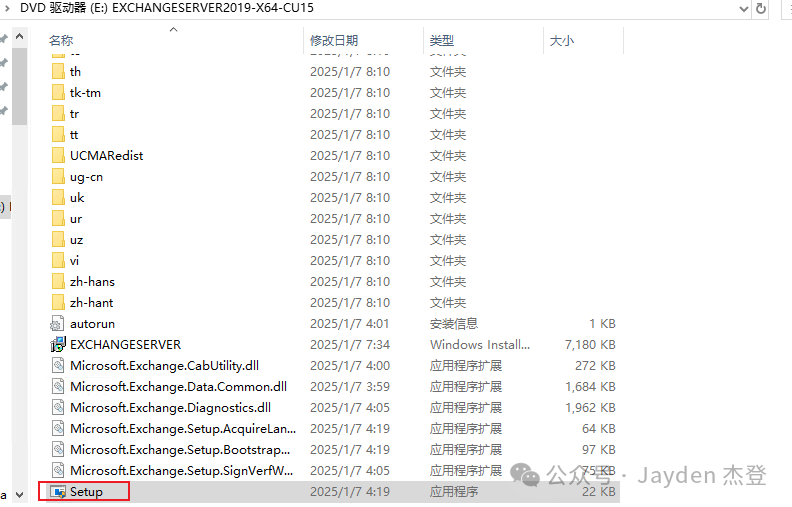

• 在AP1上图形化安装，进入到安装目录，执行“Setup”

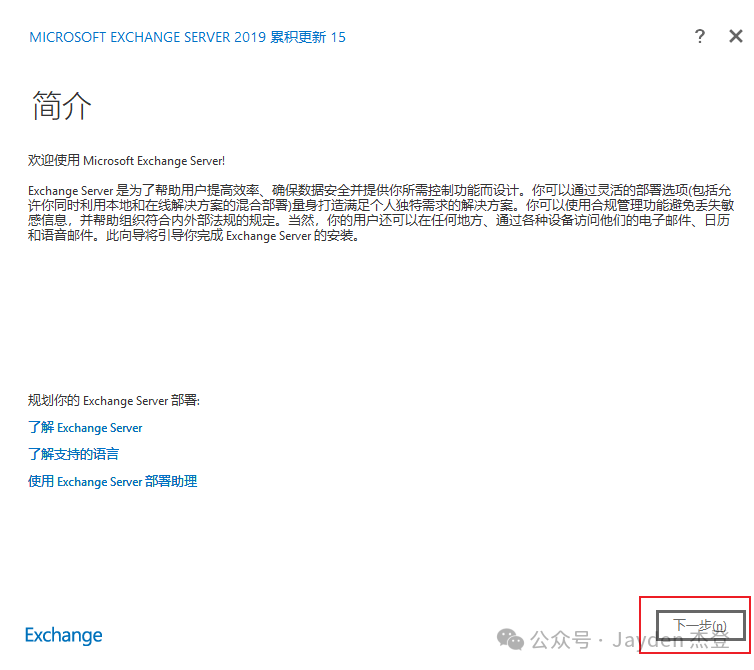

• 点击，“下一步”

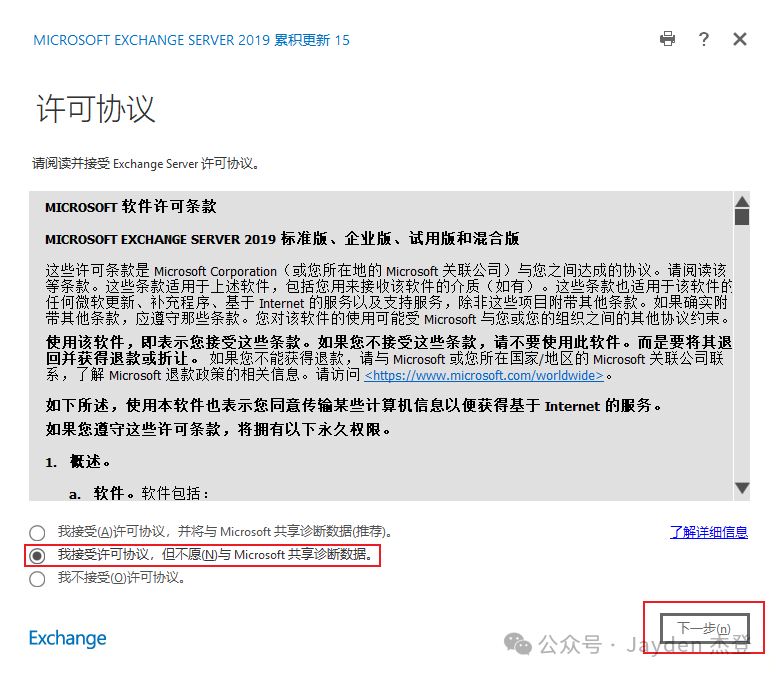

• 接受“许可协议”、“下一步”

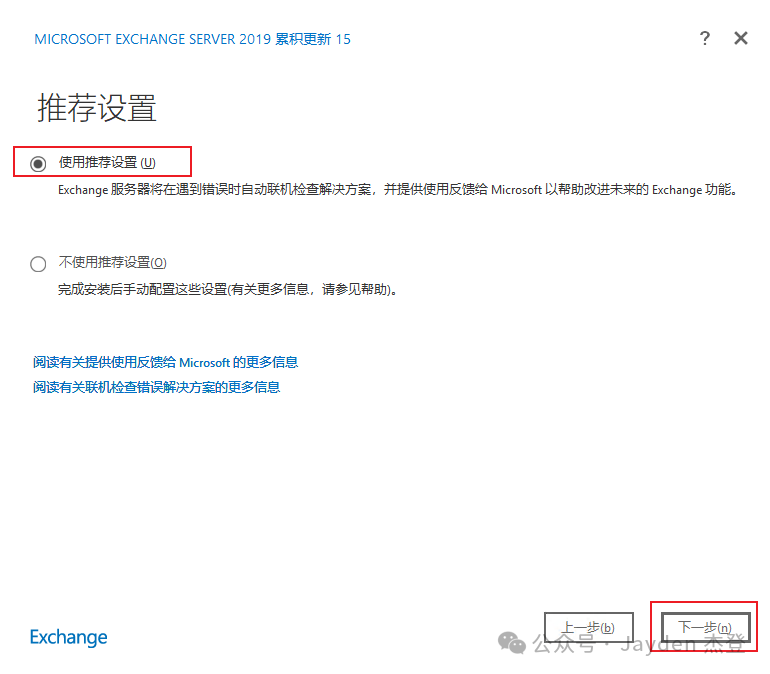

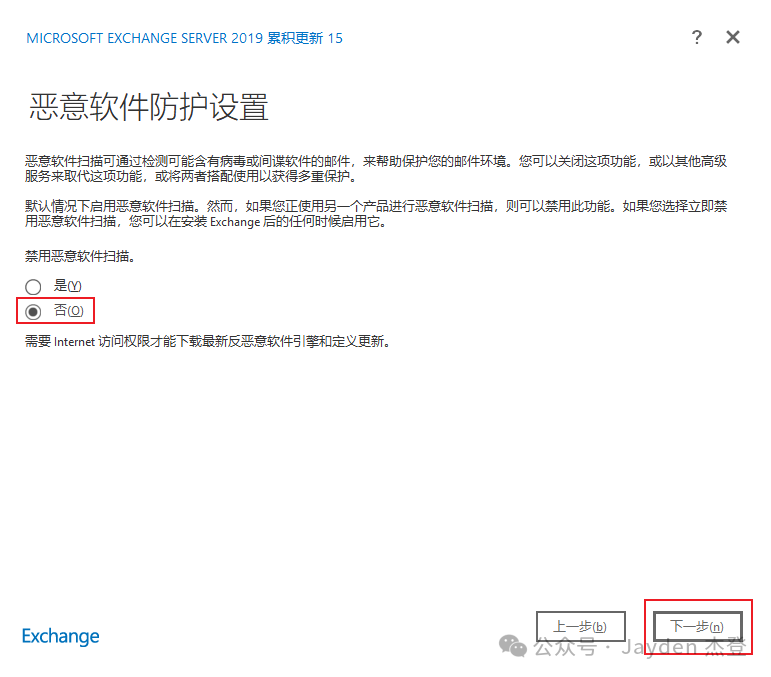

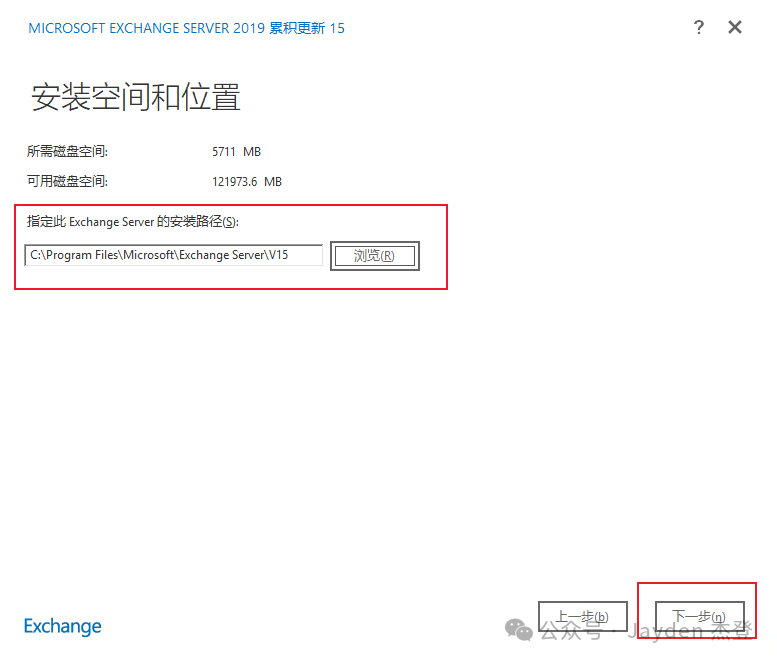

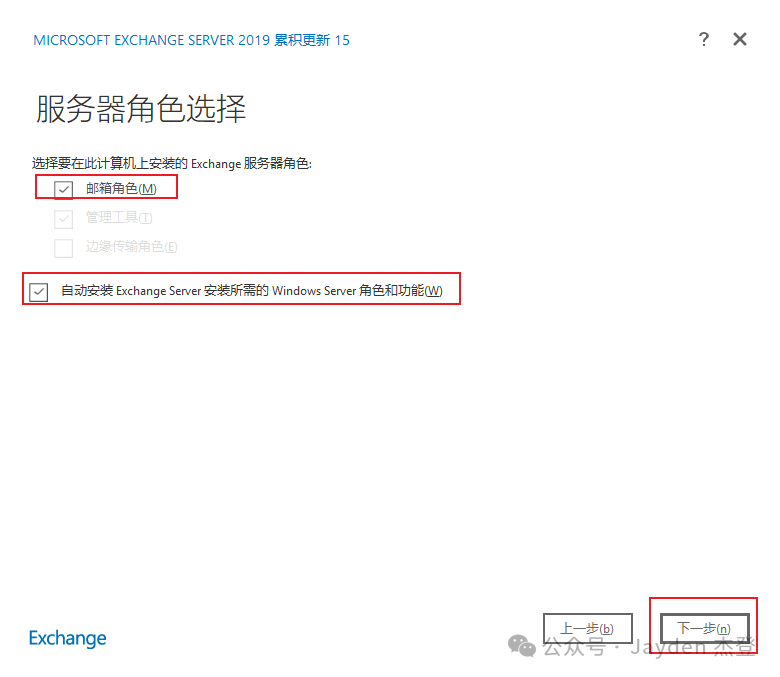

• 根据需求选择，下一步

• 根据需求选择，下一步

• 根据需求选择，下一步

• 根据需求选择，下一步

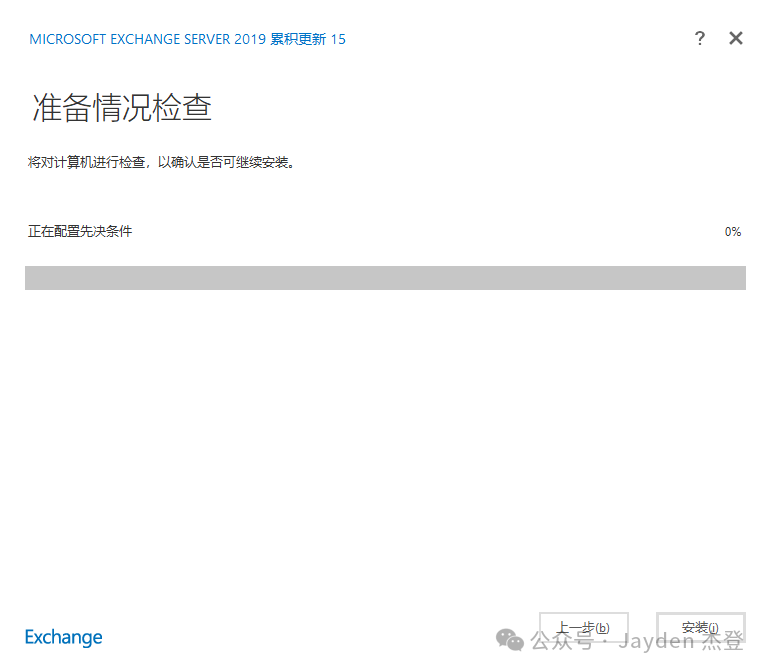

• 准备情况检查，请稍等…

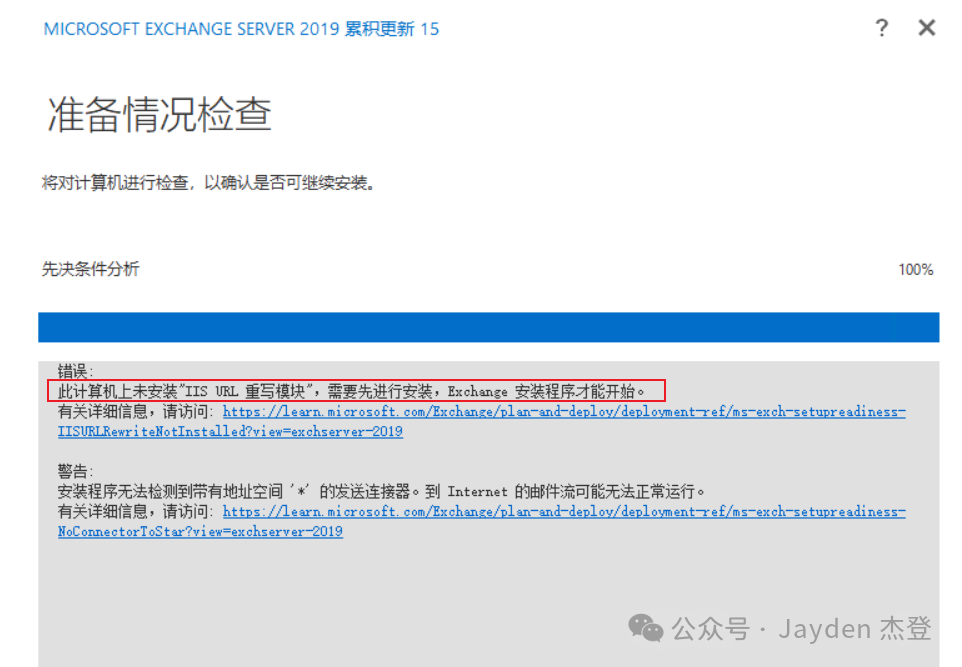

• 如提示：此计算机上未安装 “IIS URL 重写模块“，下载安装上即可

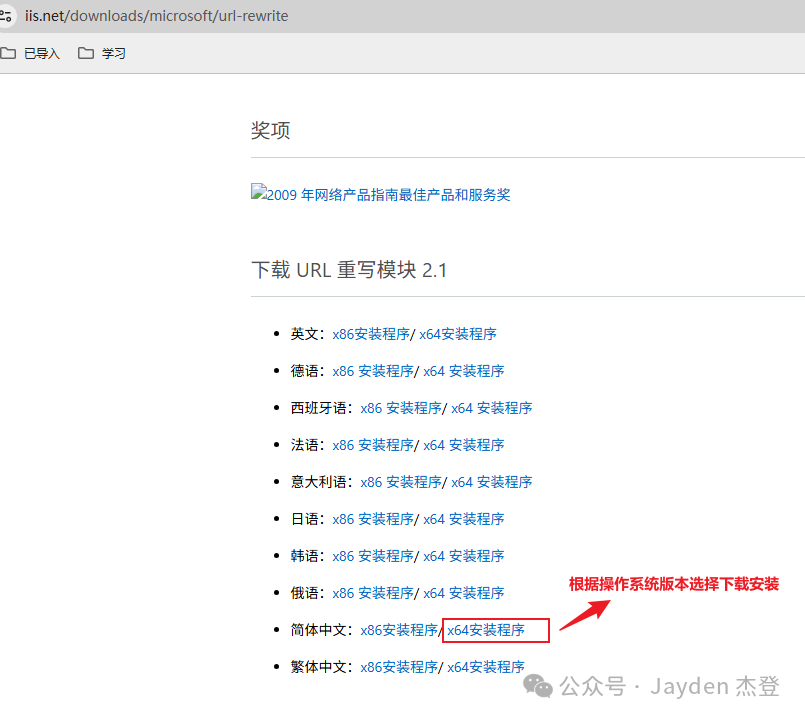

• 安装 IIS URL 重写模块

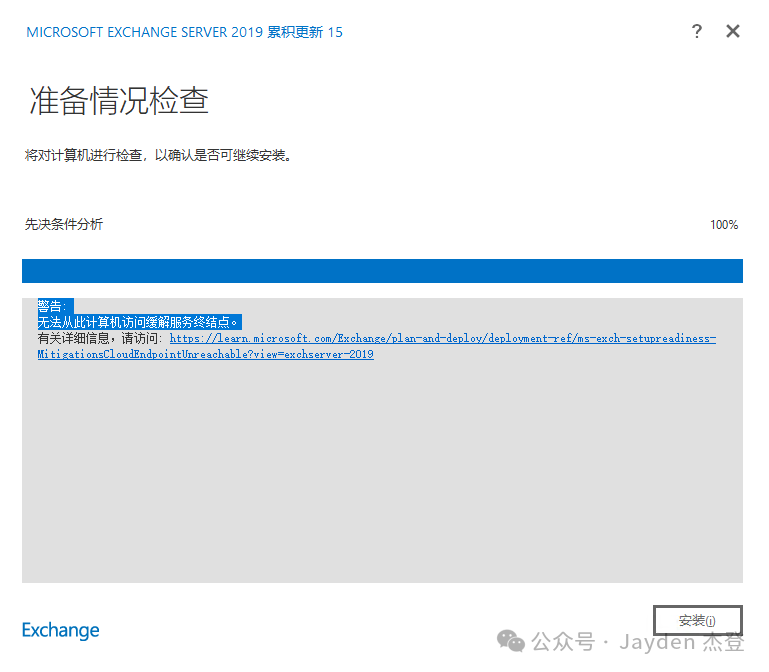

• 出现警告“无法从此计算机访问缓解服务终结点”，

什么是缓解服务终结点（Mitigation Service Endpoint）？

1. Exchange 自 2021 年 11 月（含 CU15）起新增了“缓解服务”（Exchange Emergency Mitigation Service，EMS）。
2. 它会定期从 Microsoft 云端下载安全配置更新（配置缓解规则，自动降低零日漏洞的风险）。
3. 默认访问微软公共地址（比如：https://officeclient.microsoft.com/getexchangemitigations）。

出现这个警告的原因：

1. Exchange 服务器无法访问外网或微软终结点。
2. 公司网络限制了出站流量。
3. 没有配置代理服务器。

这个警告不会导致安装失败，也不影响基本功能：

1. 如果你本来就不打算让 Exchange 服务器访问互联网（比如放在内网、通过 WSUS 打补丁），可以忽略。
2. 只是提醒你：EMS 无法自动下载缓解规则，今后需要手动更新或关注安全公告。

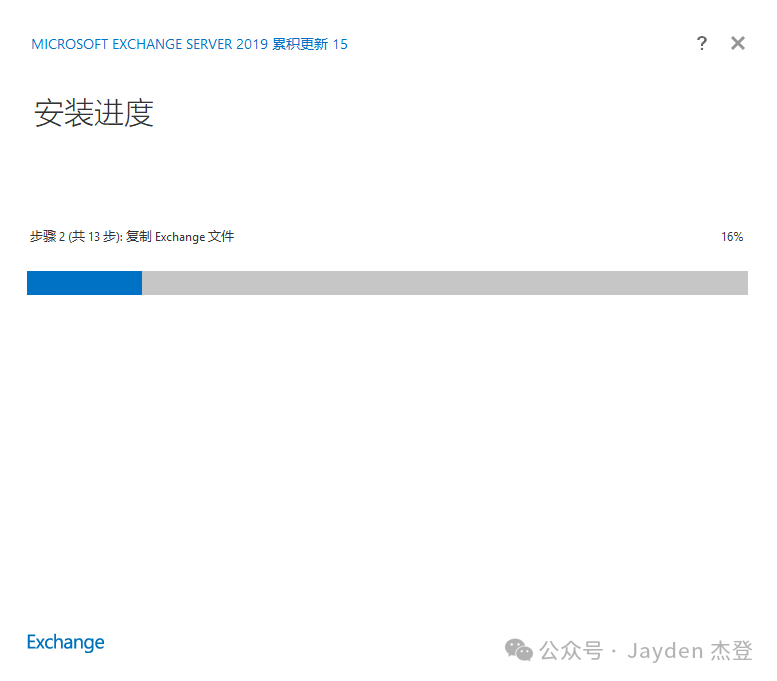

• 正在安装，时间较长请稍等

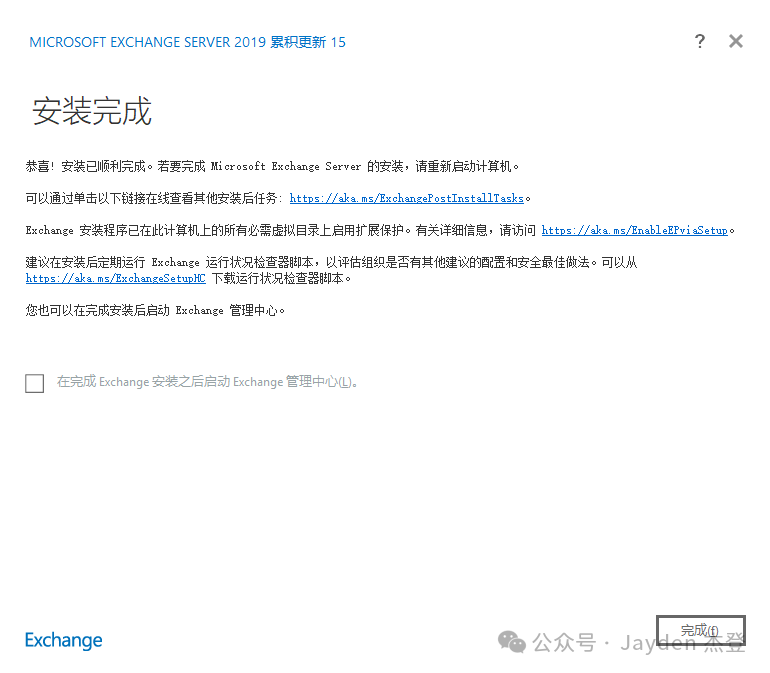

• 至此，Exchange 2019 CU15 AP1 安装完成

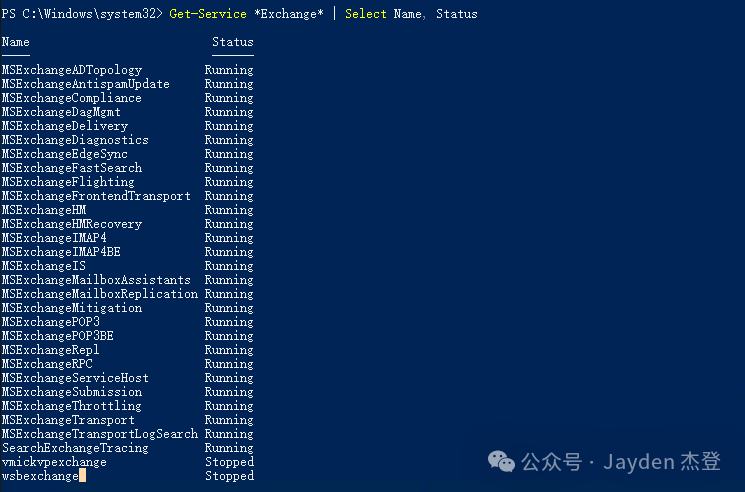

• 安装结束后，检查服务状态：

powershell复制编辑如下命令： Get-Service *Exchange* | Select Name, Status

4.2.各服务功能解释

5.安装 Exchange AP2

5.1.安装 Exchange AP2 和安装 AP1 步骤一样

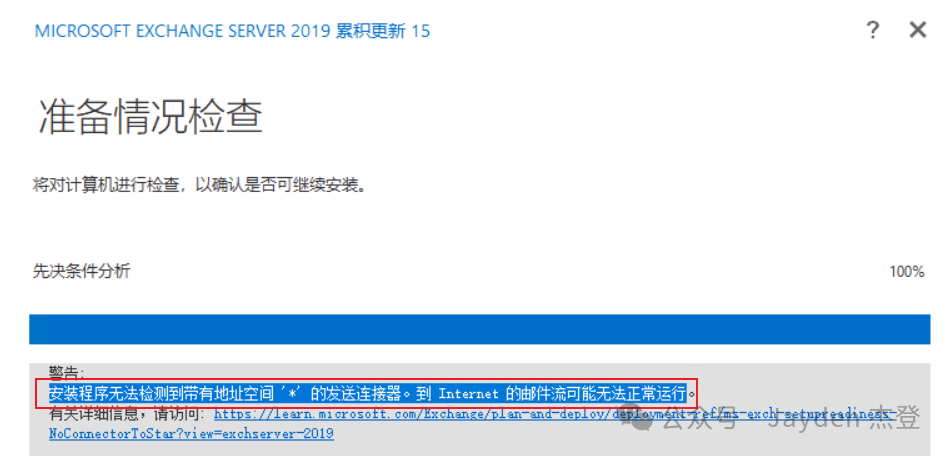

• 安装 AP2 时，在准备情况检查步骤，会出现警告“安装程序无法检测到带有地址空间 ‘’，先忽略，直接安装，因为这是一个 *非常常见且正常的警告，解释如下：

1. Exchange 安装程序检测到：

   当前组织里 没有 一个发往 *（所有外部域）的 Send Connector（发送连接器），你的组织内部邮件没问题，但是从内部发往外网（Internet）的邮件，需要有一个 Send Connector（通常作用域是 *，也就是所有域）

2. 为什么会出现？

   新安装第二台 Exchange（或第一台）的时候，还没配置 Send Connector，安装程序只做检测，不自动创建 Send Connector

3. 解决方法，安装完成后 配置：

   打开 Exchange Admin Center (EAC) -> 到 Mail flow（邮件流）-> Send connectors（发送连接器）-> 新建一个 -> 名称：To Internet（随意） -> 类型：Internet -> 地址空间：*-> 使用现有邮件网关做 Smart Host（如果有），或者直接路由到 DNS -> 源服务器：勾选两台 Exchange 邮箱服务器

✅ 如果你有外部邮件网关: Send Connector 不要直接到 Internet，而是指向网关的 IP / FQDN（Smart Host 模式）

6.安装后配置

6.1.添加 ECP 管理员

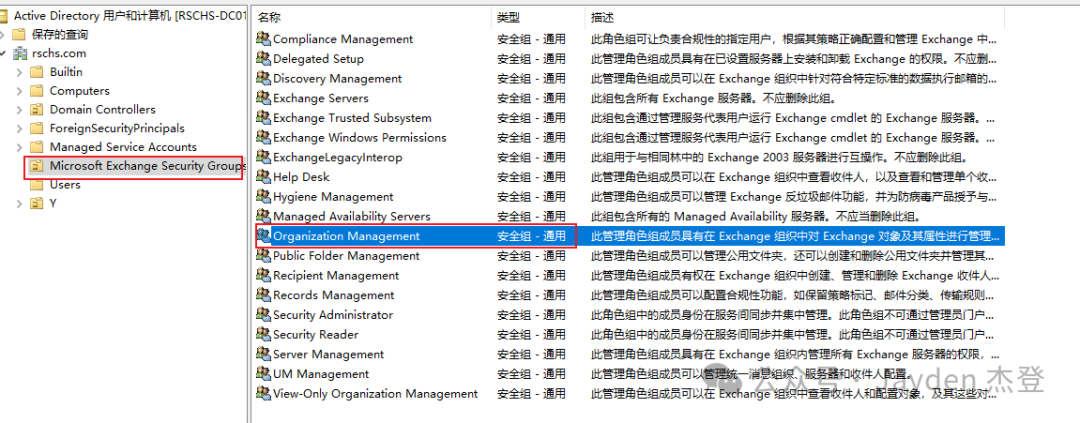

• 在 AD 中，将规划的 ECP 管理员账户加入 “Organization Management“，该组默认只有 administrator 账户

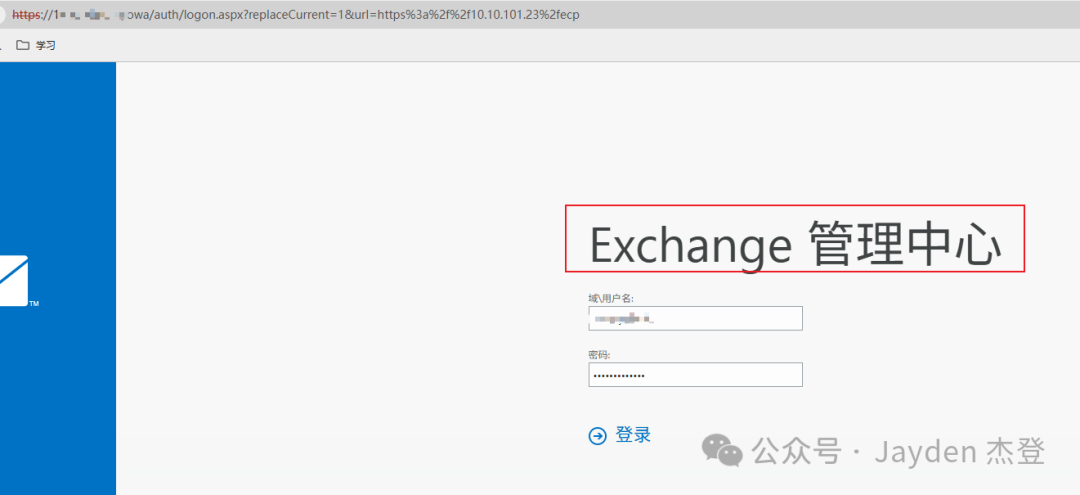

6.2.登录到 Exchange 管理中心

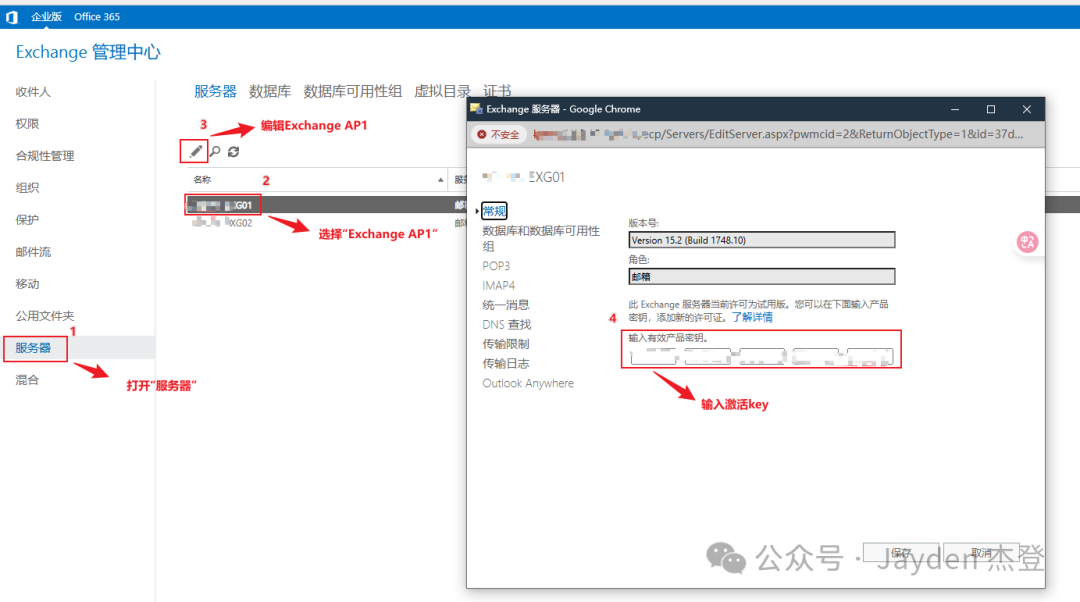

• 激活 “Exchange AP1”

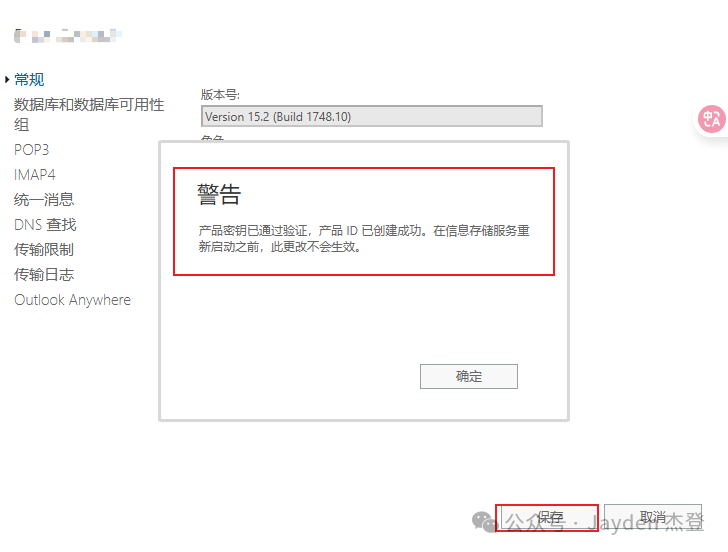

• 激活完成

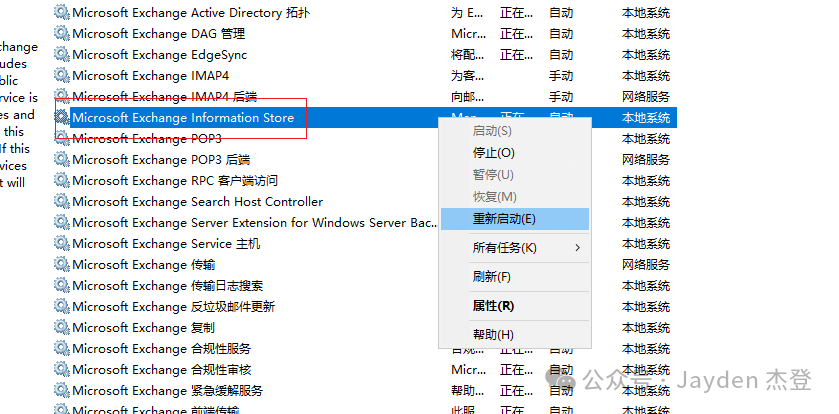

• 激活完成，在 Exchange AP1 上重启“Microsoft Exchange Information Store”服务

• 激活 “Exchange AP2“，方法同激活 AP1 一样，这里不在赘述

激活完成，记得重启 Exchange AP2 的“Microsoft Exchange Information Store”服务

6.3.配置邮件流

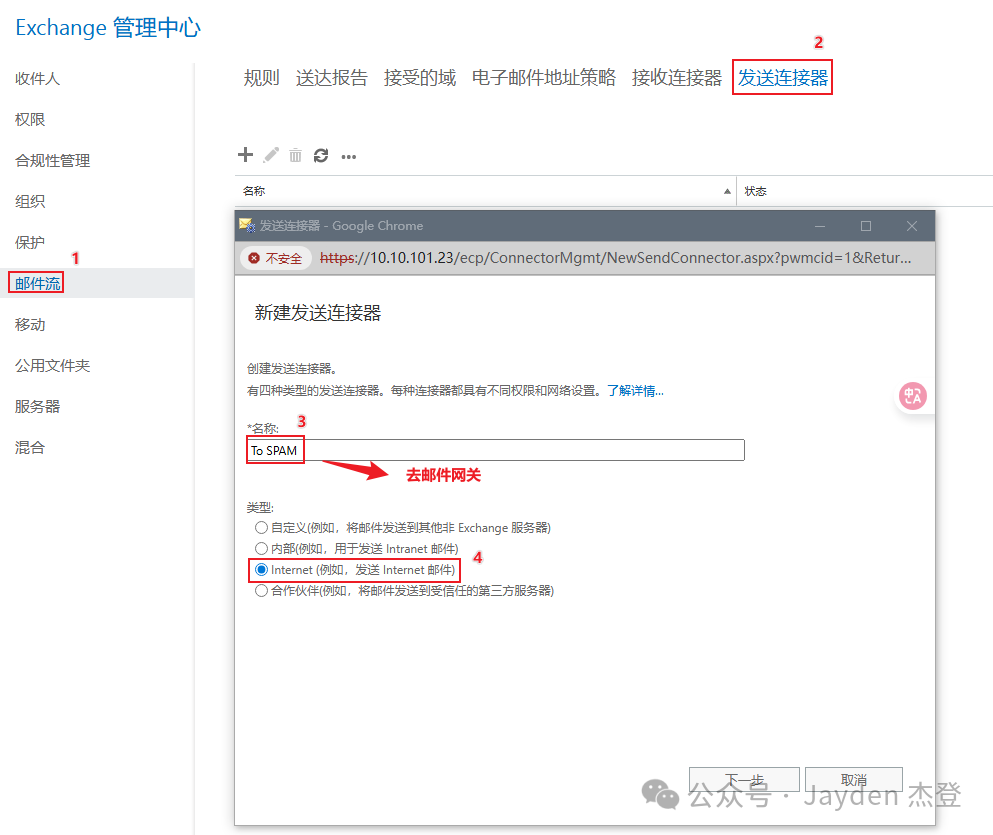

• 打开 Exchange Admin Center (EAC) -> 到 Mail flow（邮件流）-> Send connectors（发送连接器）-> 新建一个 -> 名称：To Internet（随意） -> 类型：

  Internet -> 使用现有邮件网关做 Smart Host（如果有）-> 地址空间：* ，或者直接路由到 DNS -> 源服务器：勾选两台 Exchange 邮箱服务器

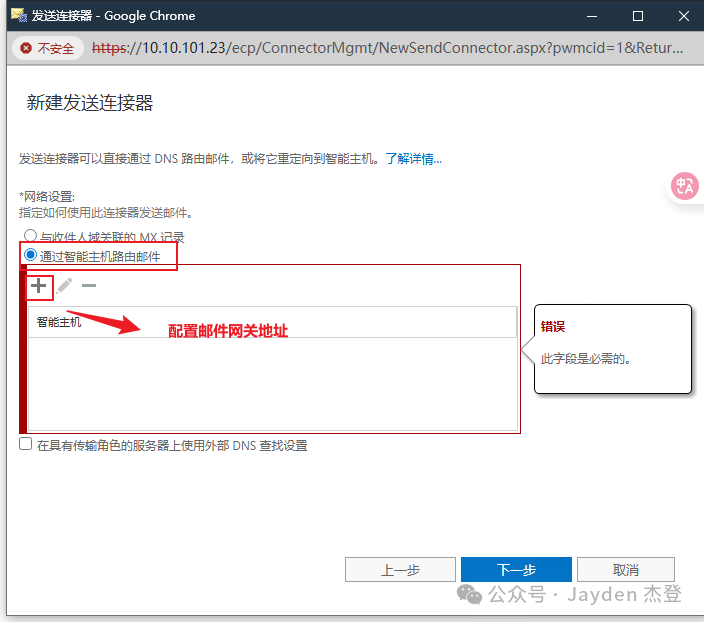

• 配置邮件网关地址

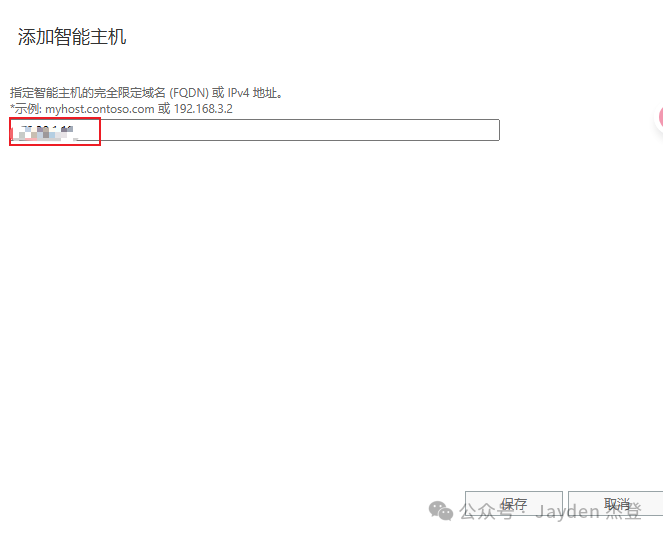

• 填写邮件网关地址

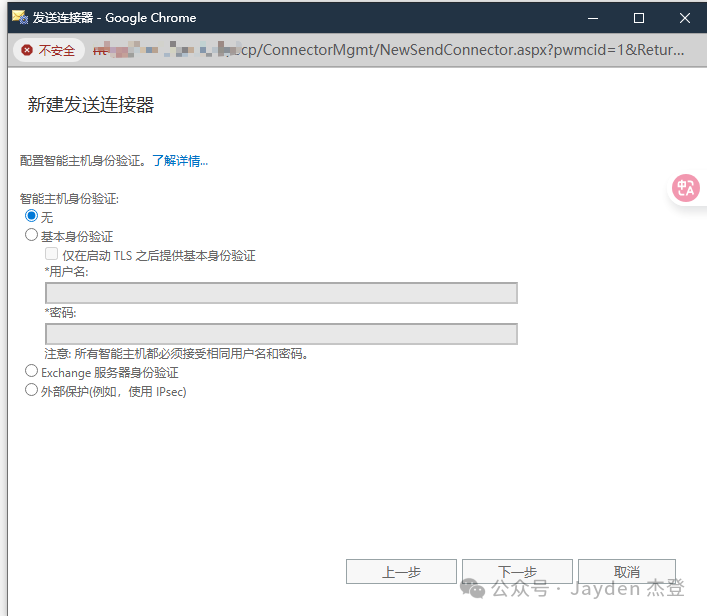

• 按照需求配置，下一步

• 按照需求配置，下一步

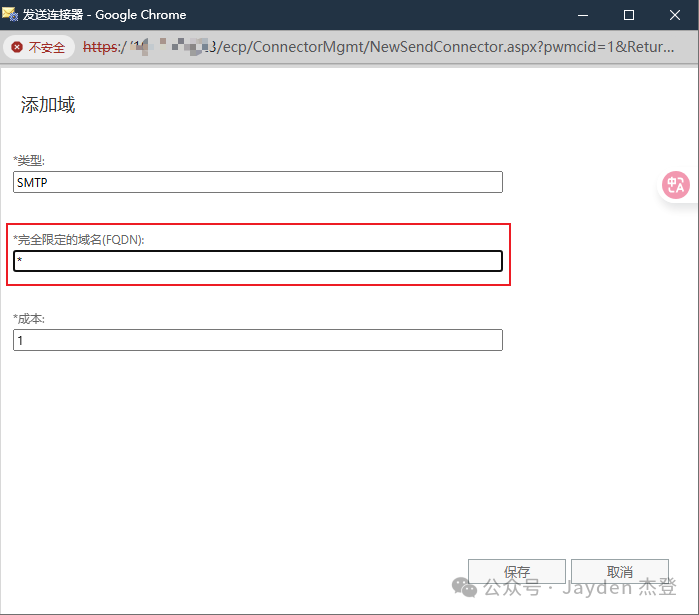

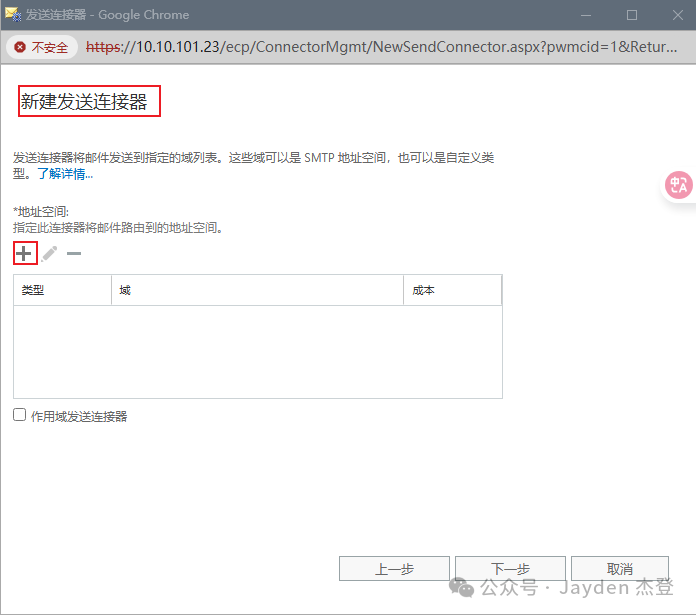

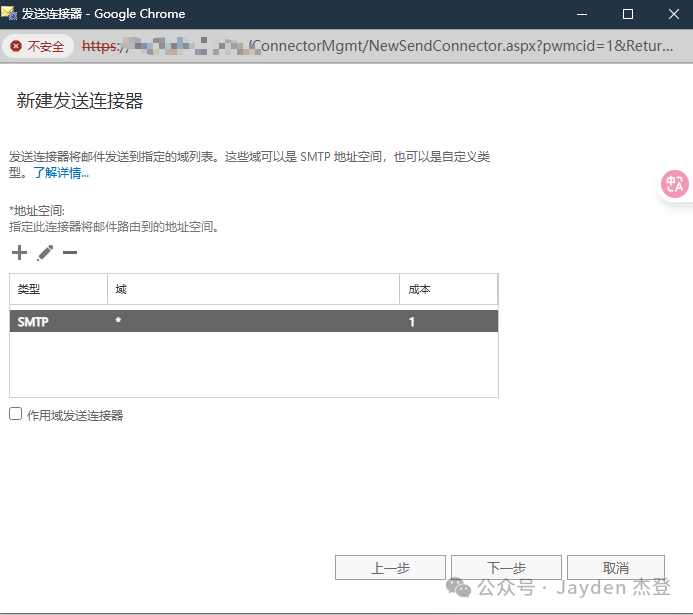

• 地址空间：*

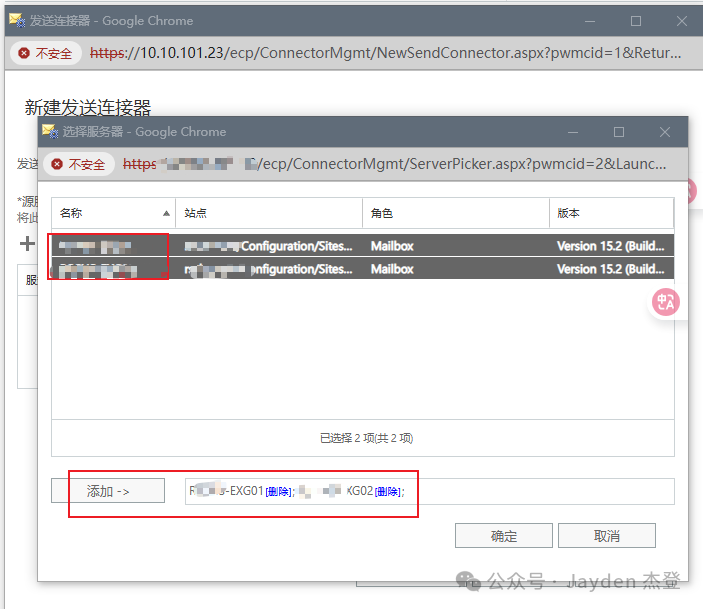

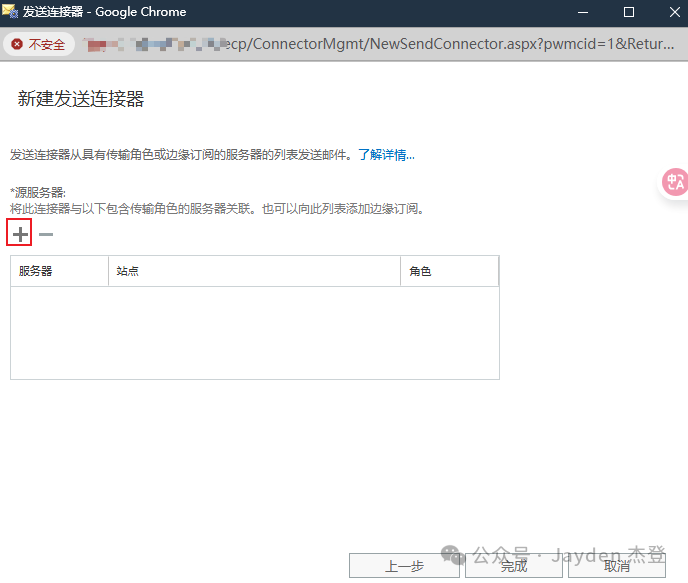

• 添加源服务器

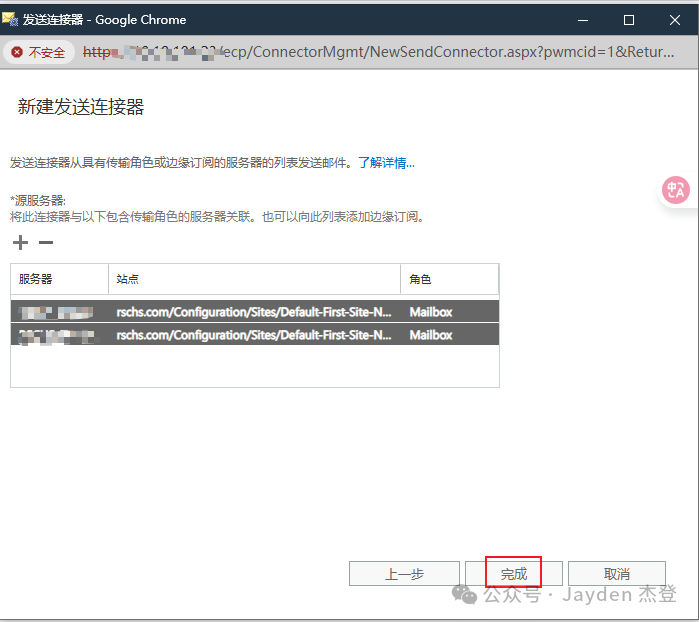

• 源服务器：勾选两台 Exchange 邮箱服务器

• 添加完成

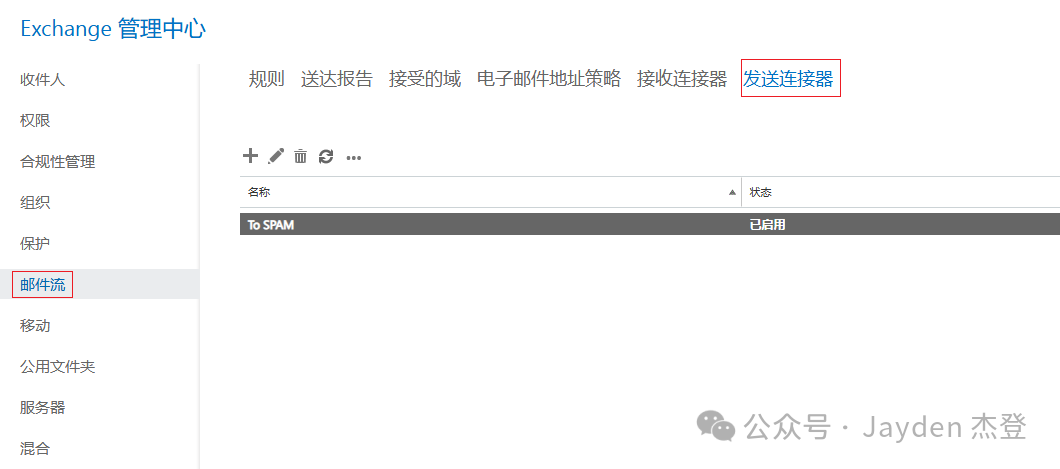

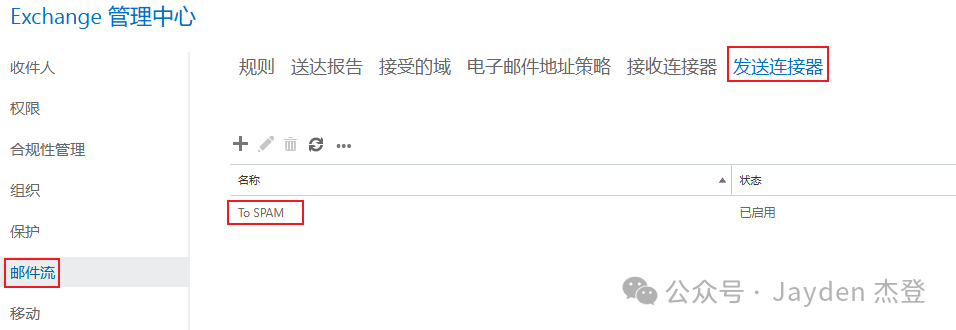

• 邮件流，发送连接器配置完成

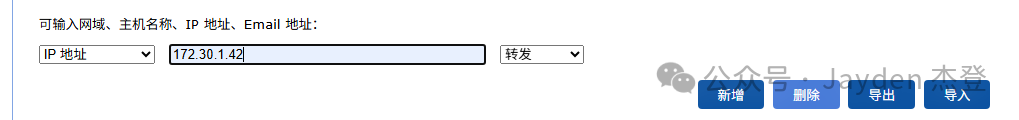

• 对接邮件网关，外发邮件

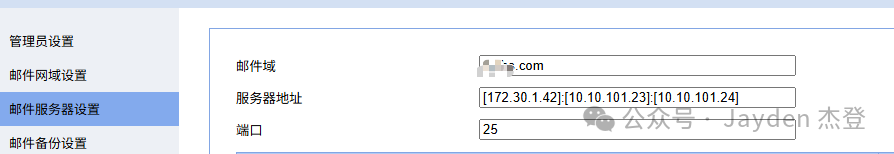

• 外部邮件送到内部邮件服务器上

7.配置DAG

7.1.部署前准备

• Exchange 节点需已加入域 xxxx.com
• 已安装并配置好 Exchange 2019 CU15
• 安装好最新补丁（Windows Update）
• 准备 Witness 服务器（FS1）：需要是域成员服务器，不能是 Exchange，也最好不要是 DC

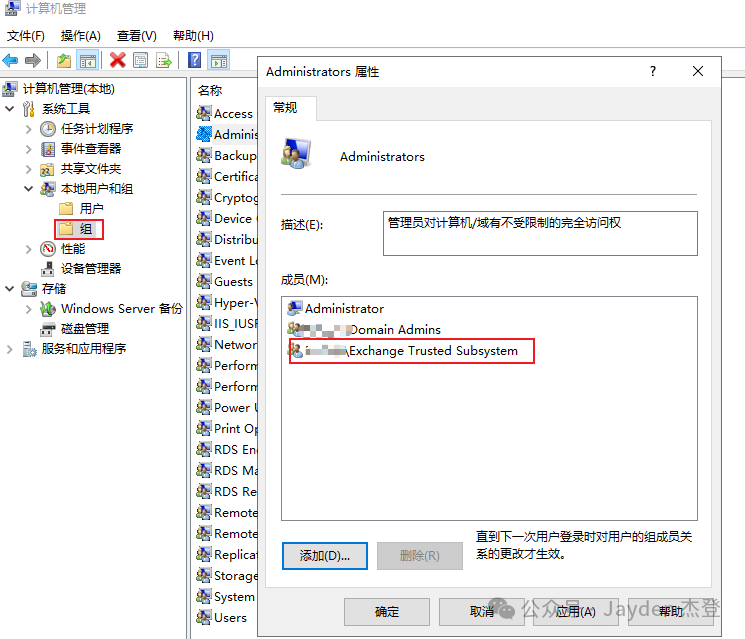

• 将 Exchange Trusted Subsystem 加入到 Witness Server 本地 Administrators 组中

7.2.安装 Failover Clustering 功能

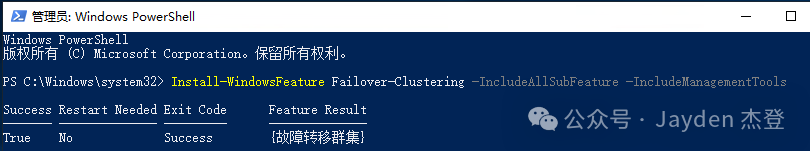

powershell管理员执行如下命令：在两台 Exchange 节点（YExg01P 和 YExg02P）都执行：Install-WindowsFeature Failover-Clustering -IncludeAllSubFeature -IncludeManagementTools

• 安装完成后，可验证：

powershell管理员执行如下命令：Get-WindowsFeature Failover-Clustering

• 安装 Failover Clustering 功能后，重启两台 Exchange AP

7.3.创建 DAG

• 增加一条 DAG A 记录

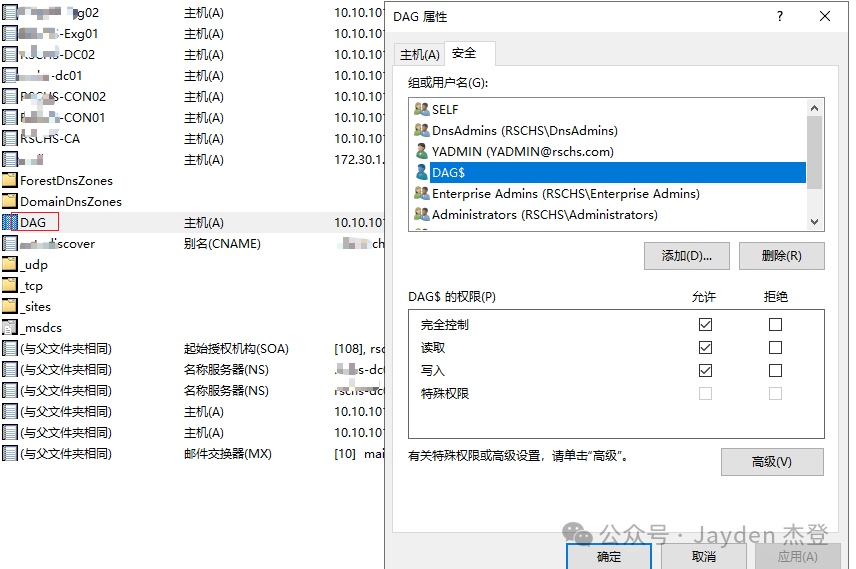

• DAG$权限如下

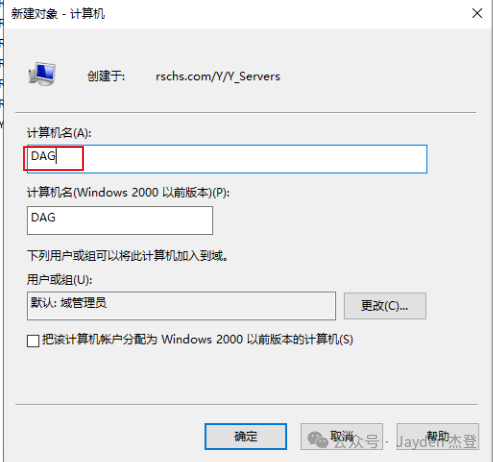

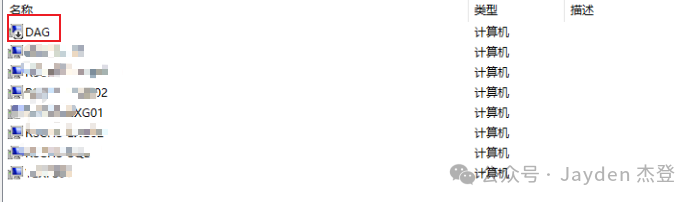

• 在 AD 中新建一台与 DAG 名称一致的计算机名

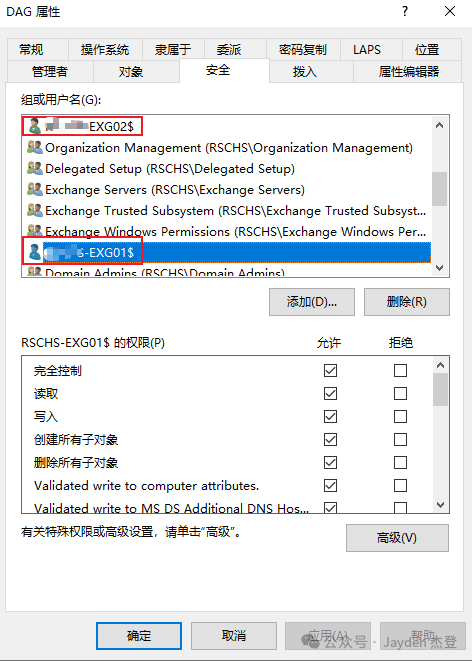

• 将 2 台 Exchange 计算机账户 加入到 DAG 安全属性中，并添加 完全控制 权限

• 禁用 DAG 计算机账户

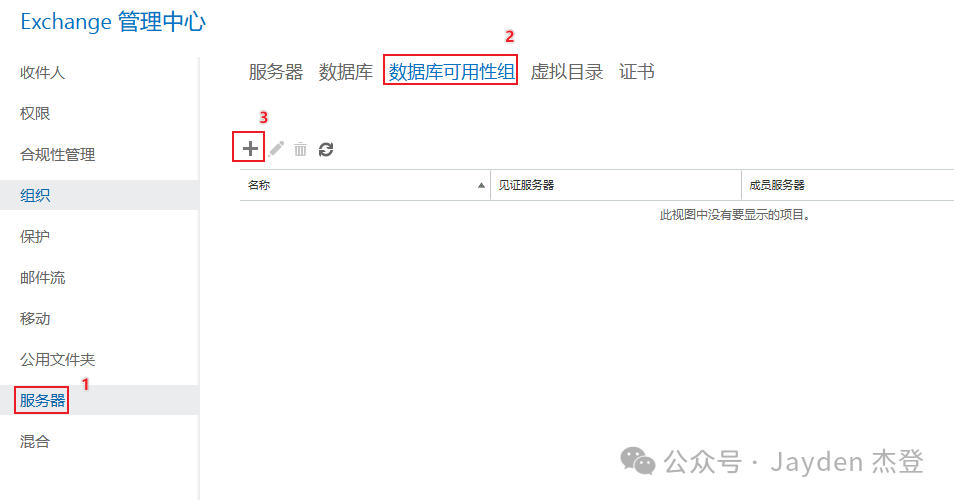

• 在 Exchange 管理中心中创建 DAG

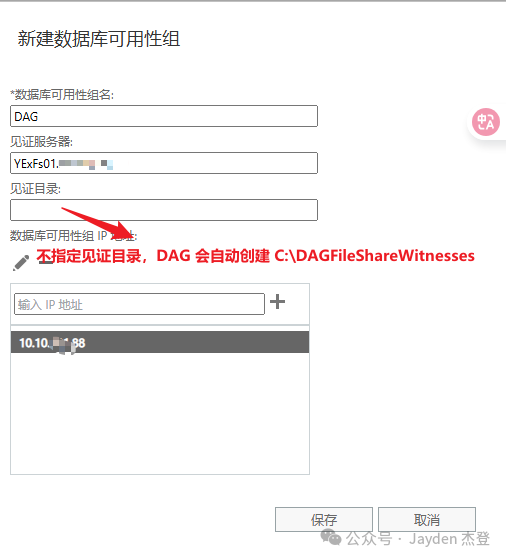

• 添加数据库可用性组

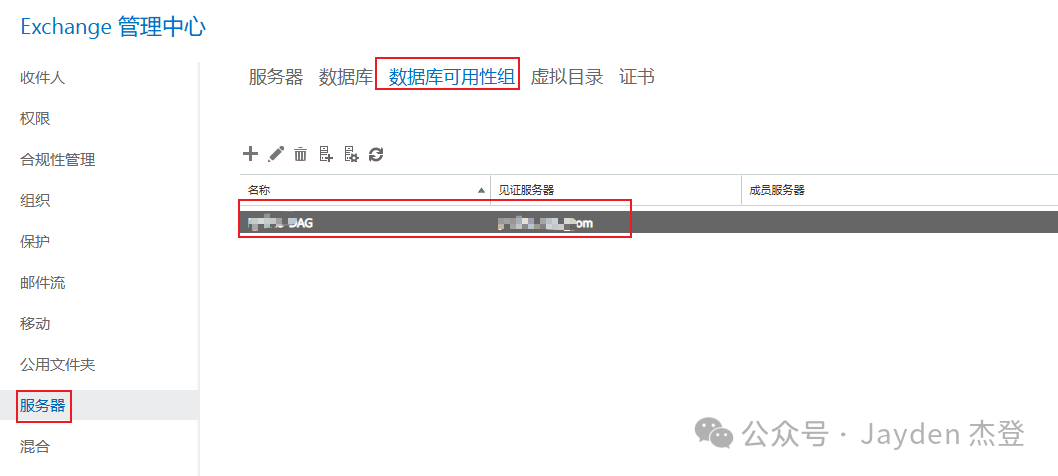

• 数据库可用性组创建完成

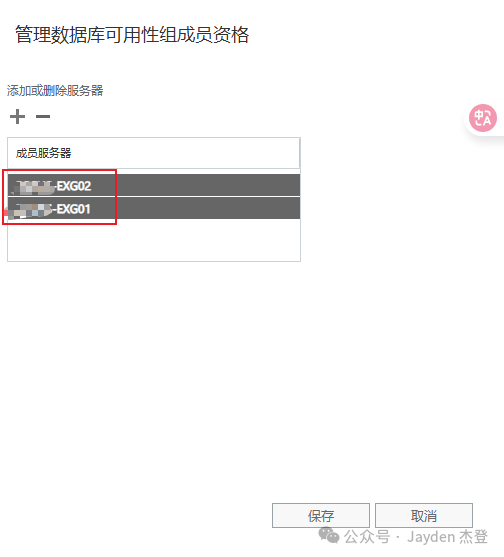

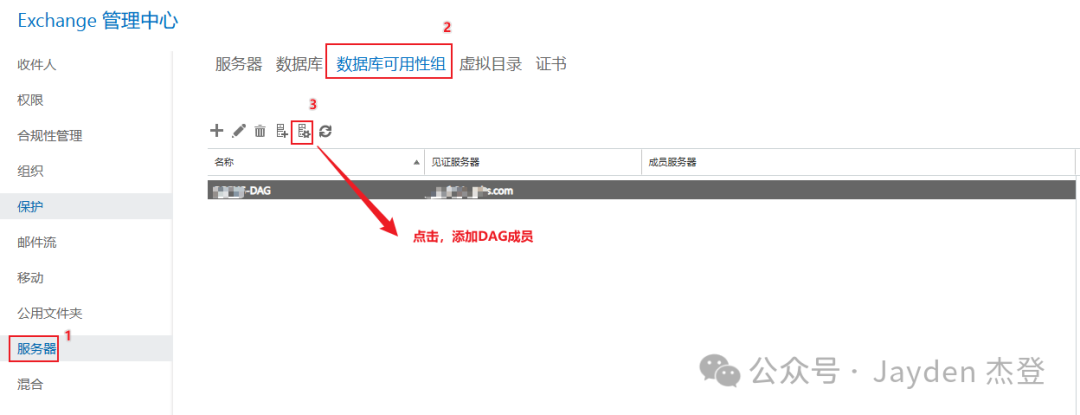

• 添加 DAG 成员：将两台 Exchange 加入 DAG

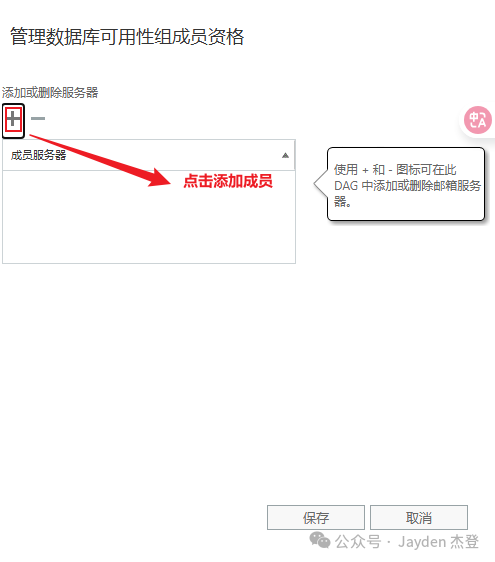

• 点击添加成员

• 保存添加的成员

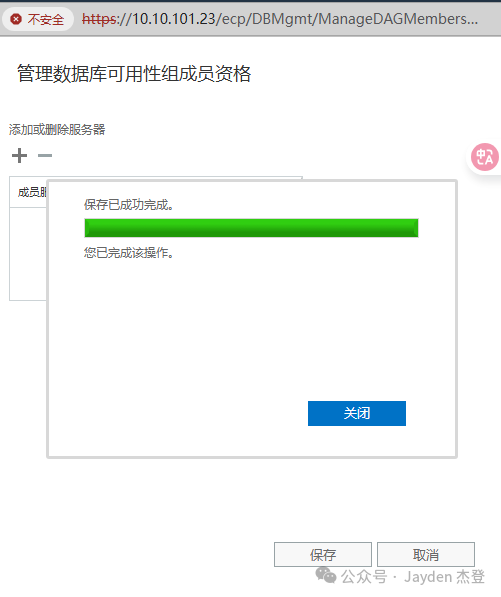

• DAG 成员添加成功

7.4.准备 DAG 网络

如果使用两块网卡，建议手动配置 DAG 网络：

• MAPI 网络：正常生产网
• Replication 网络：仅用于 DAG 复制

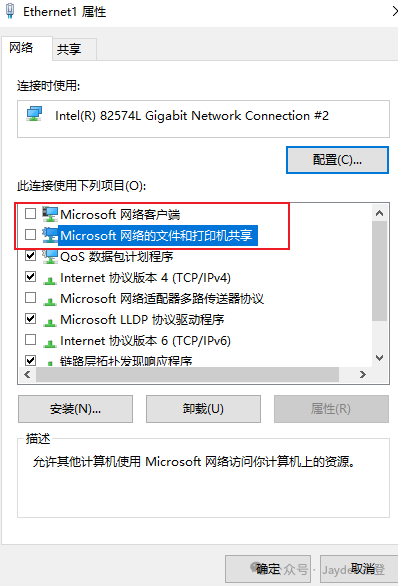

• 禁用 Replication 网络的“Microsoft 网络客户端”和“Microsoft 网络的文件和共享打印机”

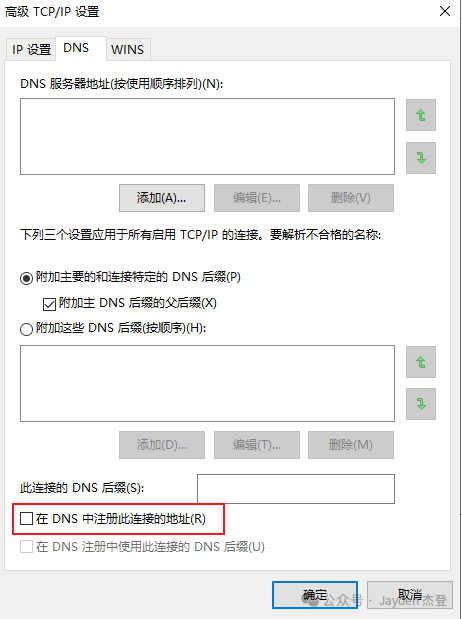

• 取消不要选在 DNS 中注册

7.5.创建 DAG 网络

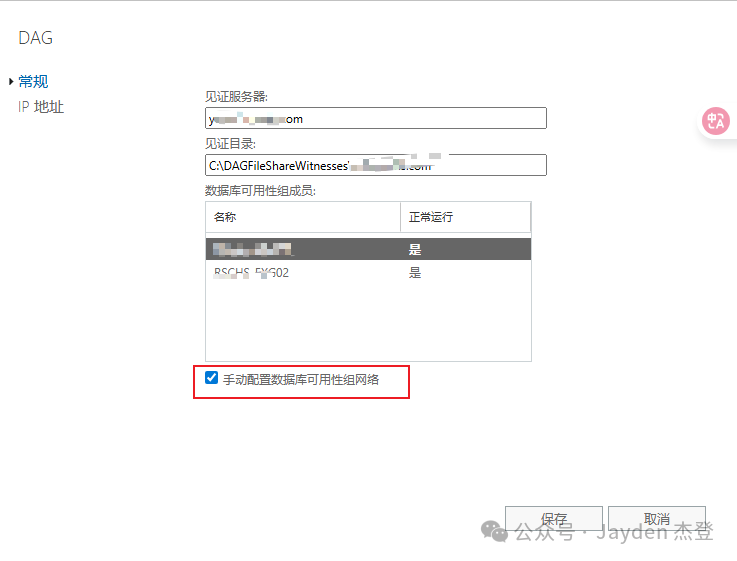

• 勾选，手动配置数据库可用性组网络

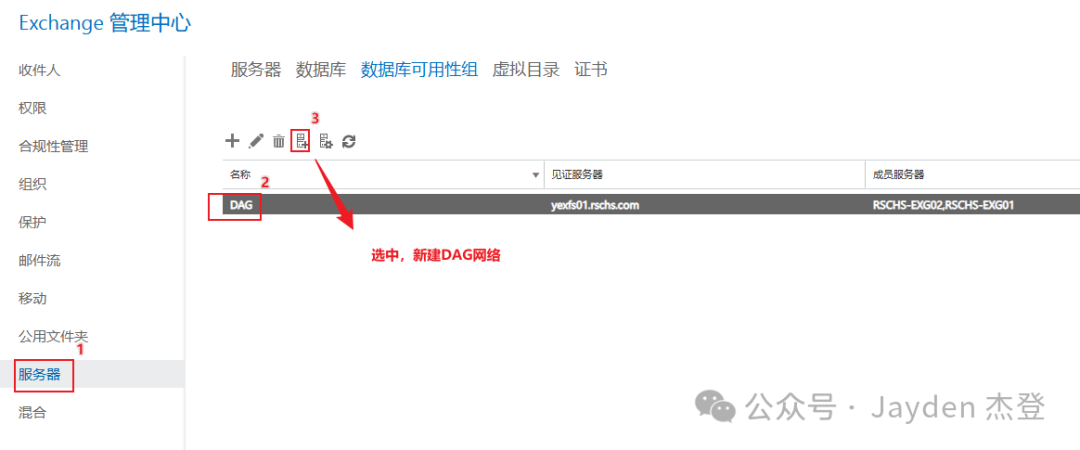

• 选中，新建 DAG 网络

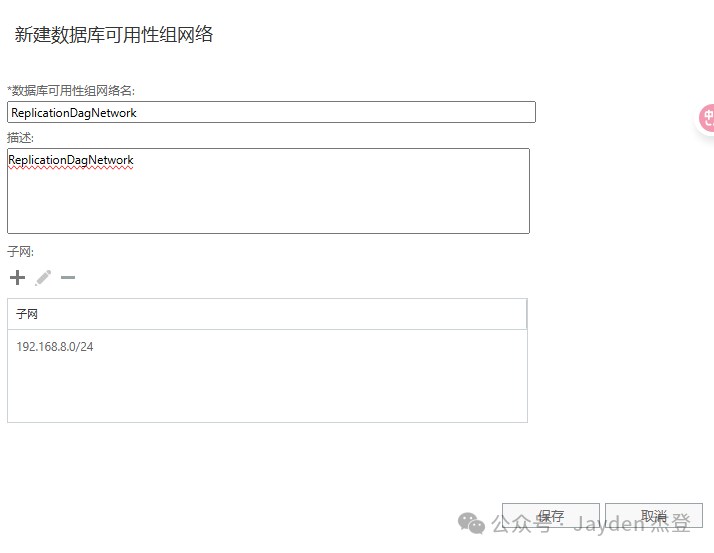

• 根据需求配置 DAG Replication 网络，保存

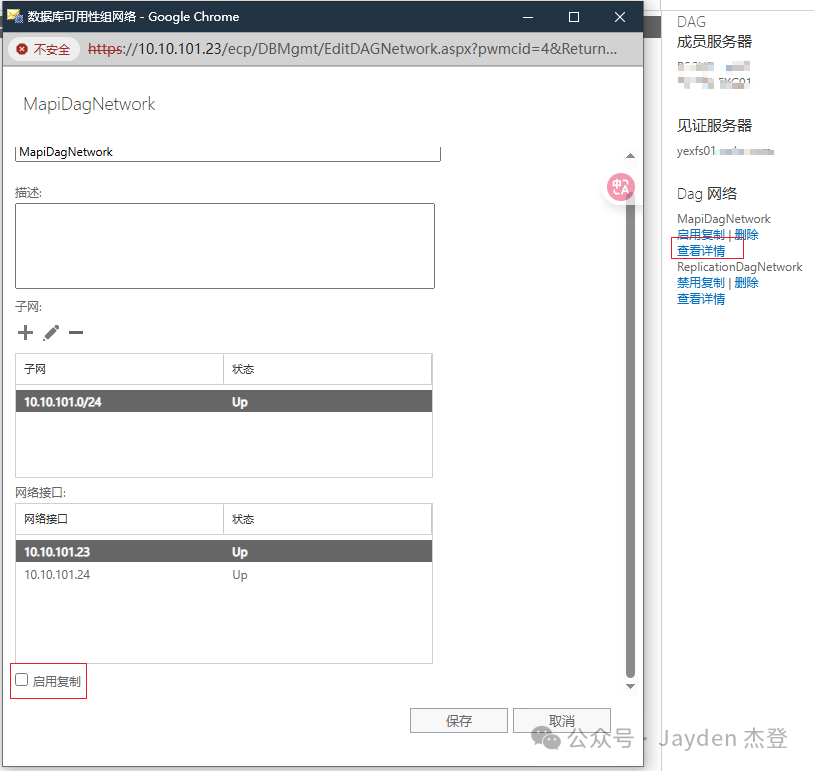

• 禁用 MapiDagNetwork 网络的 “复制”

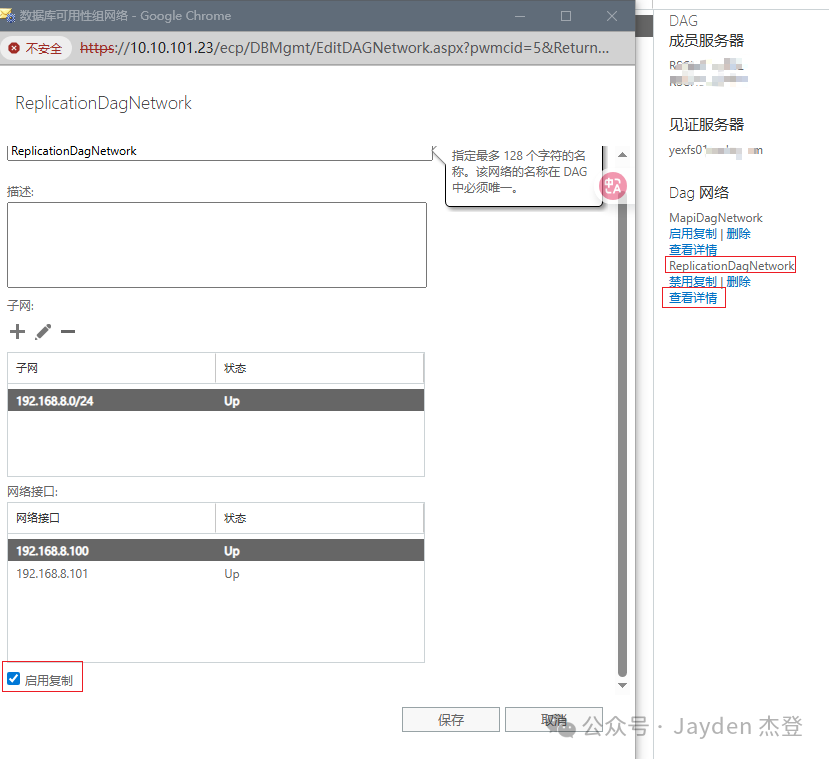

• 启用 ReplicationDagNetwork 的 “复制”

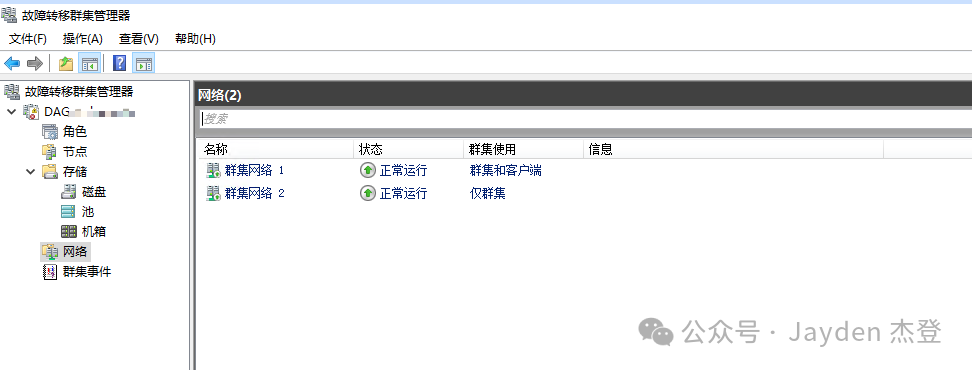

• 打开故障转移群集管理器

• 如集群出现“由于在更新安全 DNS 区域时访问被拒绝，群集网络名称资源无法注册一个或多个关联的 DNS 名称。”报错

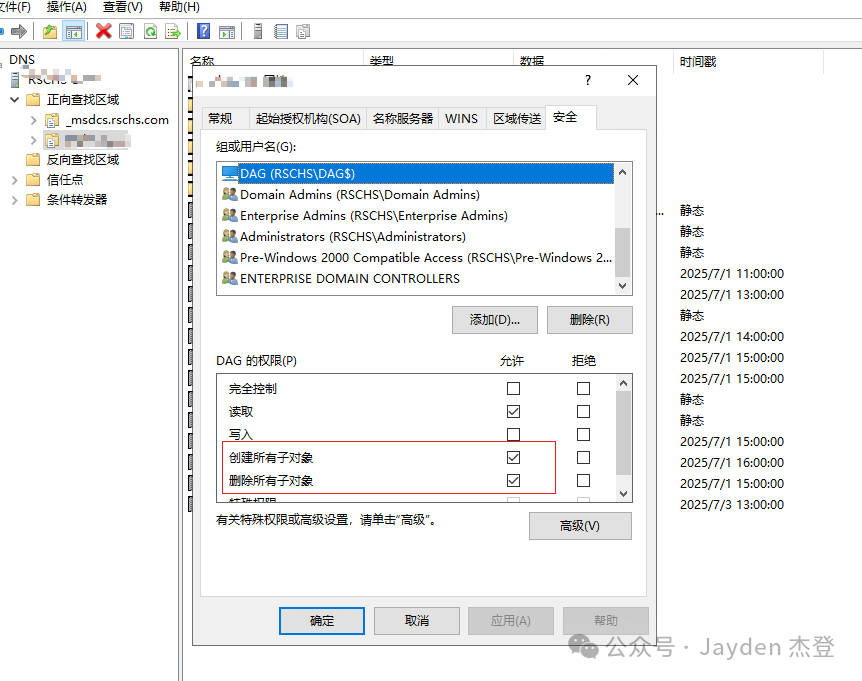

解决办法：给 CNO 授权，打开 DNS 管理器 → 找到对应区域：xxxx.com

• 配置 MAPI 和 Replication 网络

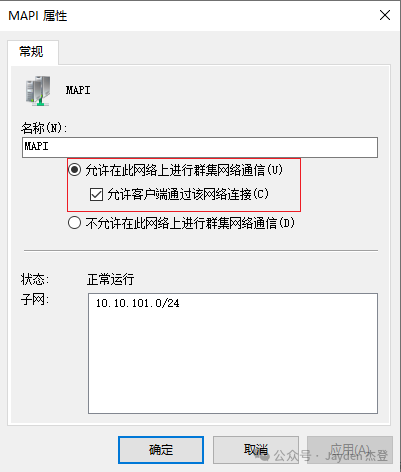

MAPI网络配置

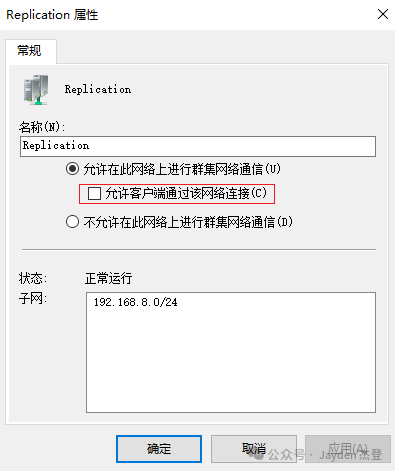

Replication网络配置

8.新建邮箱数据库（含 DAG）

✅ 前提准备

• 已完成 DAG 配置，并将所有 Exchange 服务器加入 DAG
• 已规划好数据库名称、数据库文件路径、日志文件路径
• 有足够的磁盘空间（建议：数据库和日志放不同磁盘）

8.1.EAC 图形界面操作

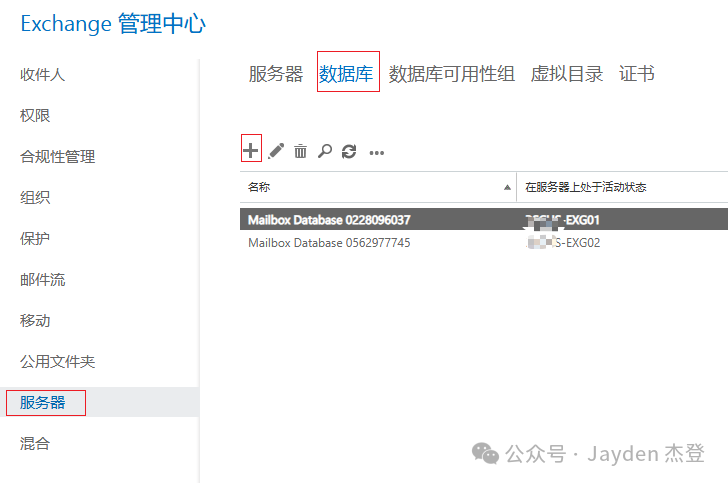

• 登录 EAC 左侧导航：服务器 > 数据库 > 点击 “+”（添加）

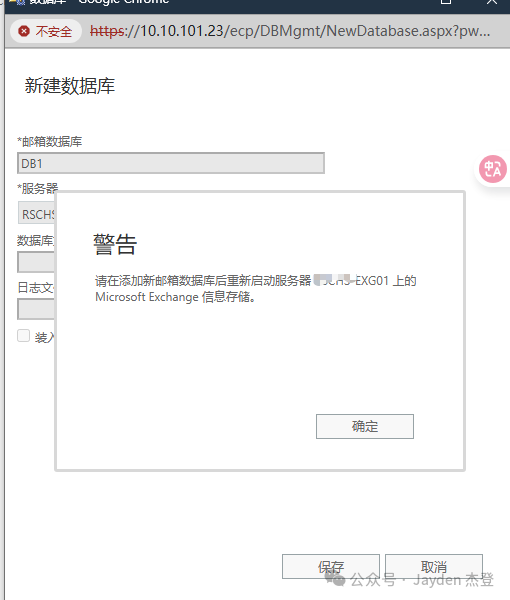

• 新建数据库，切记不要装入此数据库

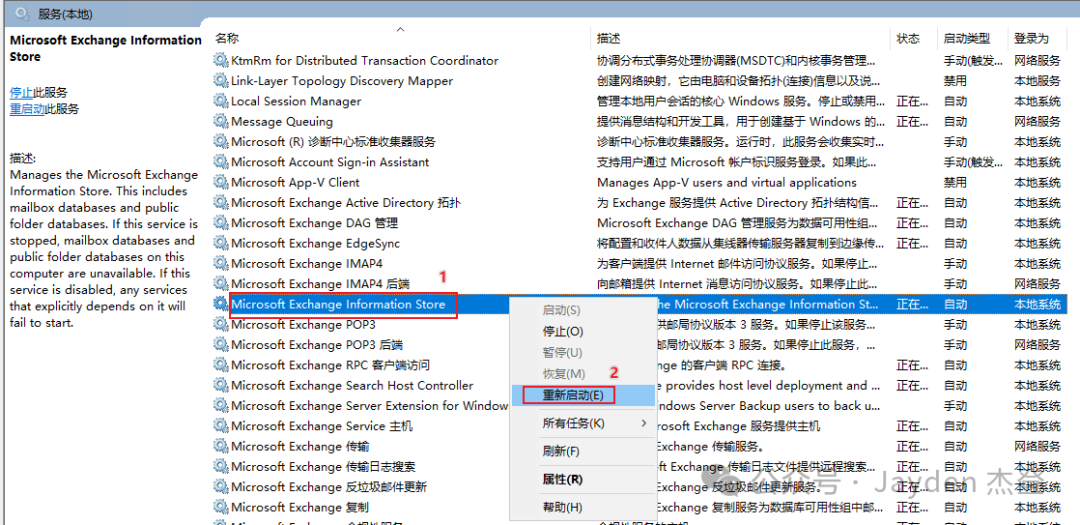

• 重启服务“Microsoft Exchange Information Store”

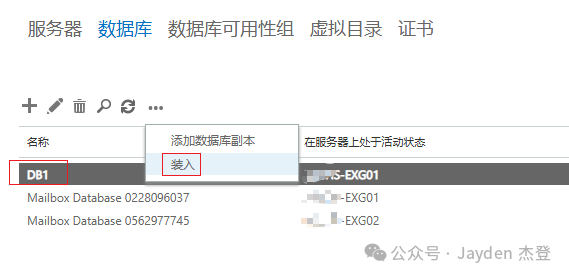

• 现在装入数据库

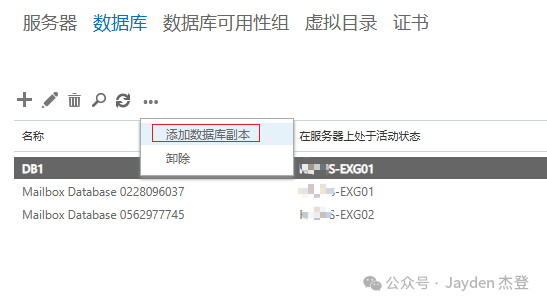

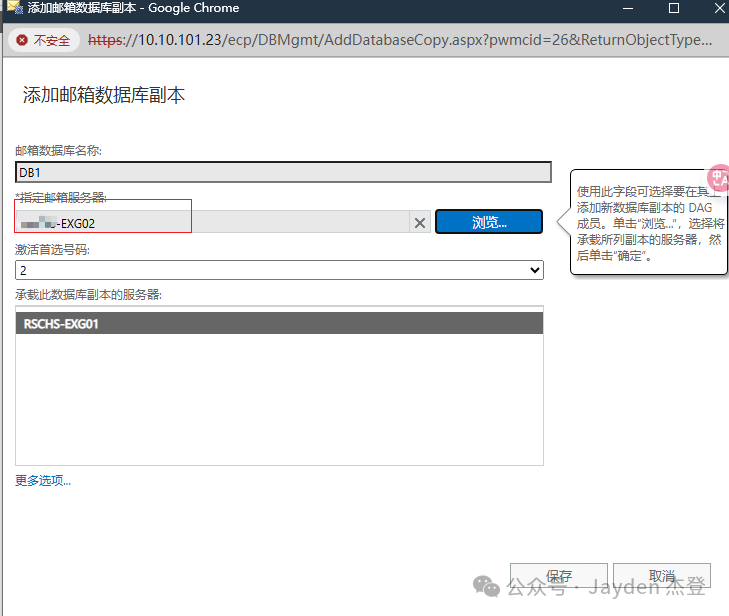

• 添加副本数据库



• 填写副本数据库信息，保存

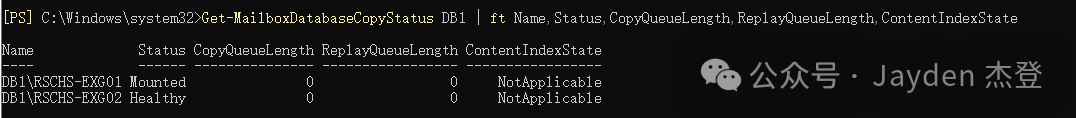

• 查看数据复制状态

Get-MailboxDatabaseCopyStatus DB1 | ft Name,Status,CopyQueueLength,ReplayQueueLength,ContentIndexState

9.配置客户端访问

9.1.配置 Exchange AP 负载均衡（我这里通过 NetScaler）

9.2.配置 DNS

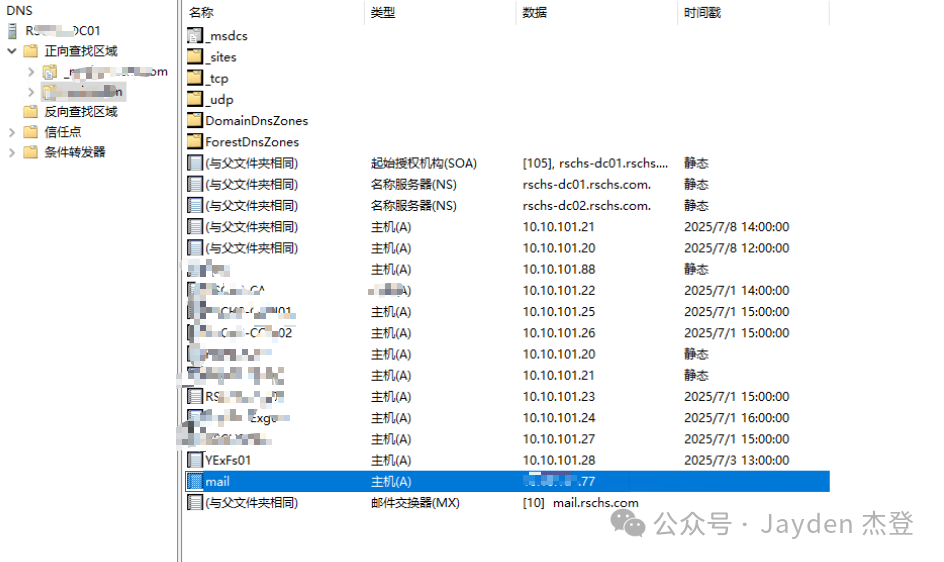

在 DNS 上添加 A 记录（A 记录中的 IP 地址填 Exchange AP的 VIP 地址）

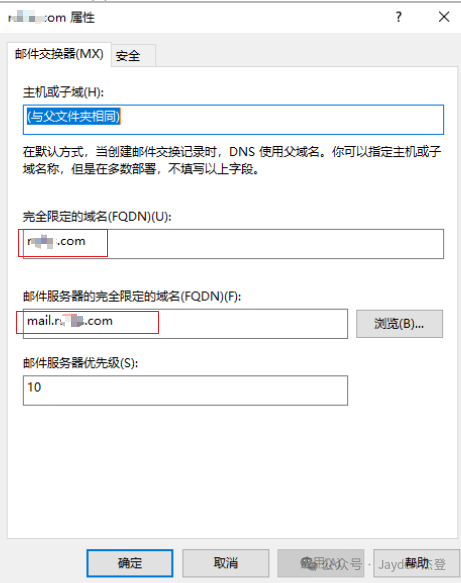

9.3.在 DNS 上添加 MX 记录

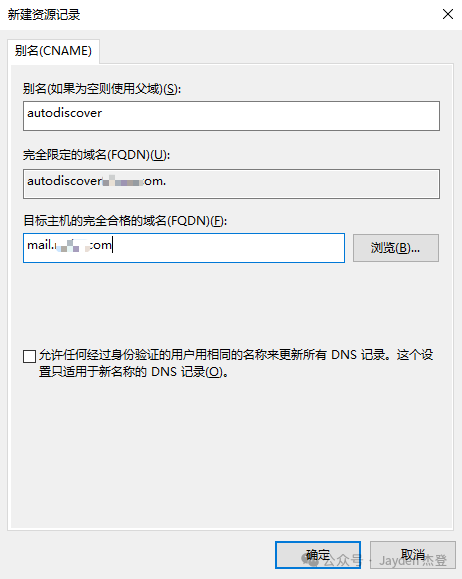

9.4.添加autodiscover的CNAME记录（用于Outlook autodiscover）

• 为什么需要添加 Autodiscover CNAME？

  Autodiscover 是 Exchange 提供给 Outlook / 手机 等客户端自动配置的服务。通常需要解析 autodiscover.<你的域名> 到实际提供 Autodiscover 服务的主机或负载均衡地址。

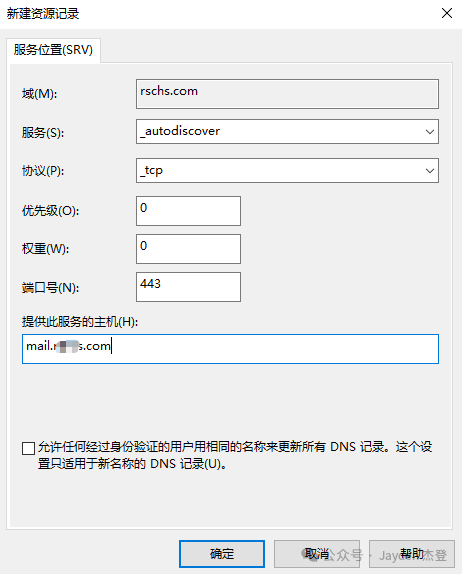

9.5.添加SRV记录

9.6.在阿里DNS上配置 SFP 记录（SPF 是一种打击垃圾邮件和网络钓鱼诈骗的方法，它使用 DNS SPF 记录来定义哪些主机允许发关送邮件。SPF 是一种 TXT 文件格式的 DNS 记录）

10.配置外部访问

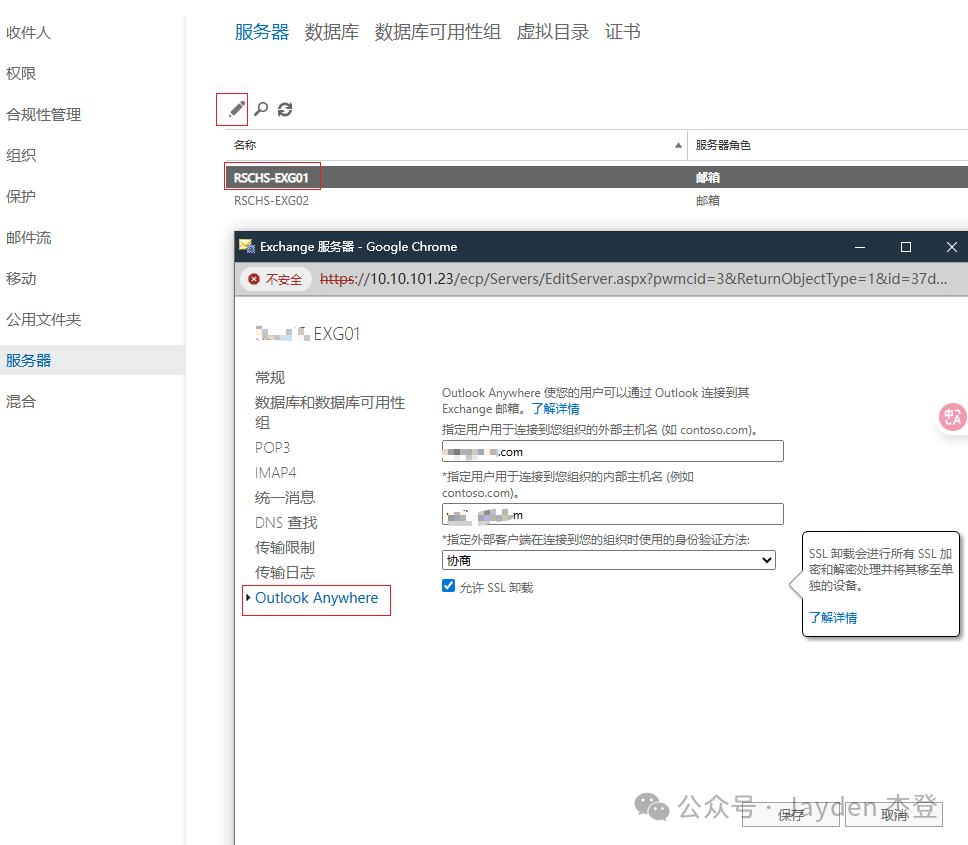

10.1.按照如下配置 两台Exchange的“Outlook Anywhere”

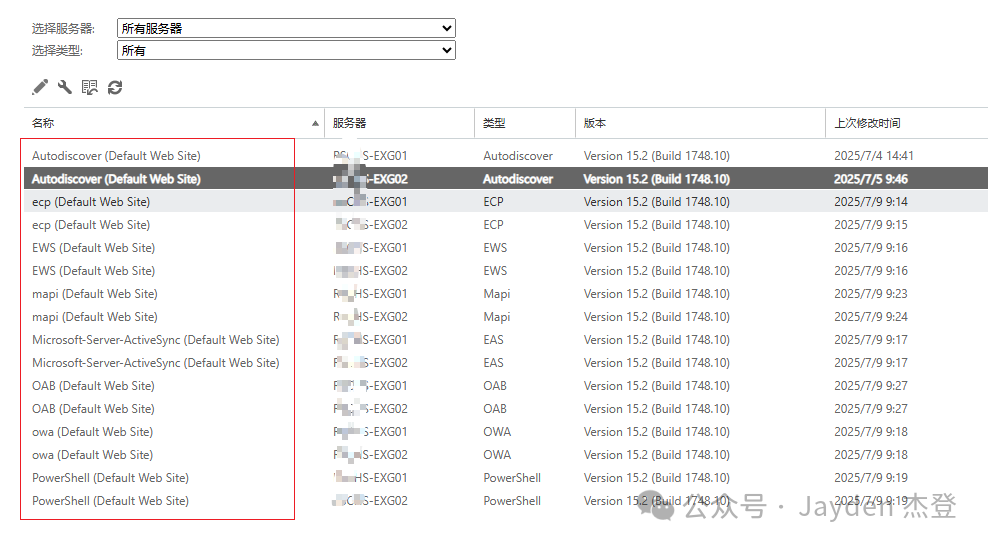

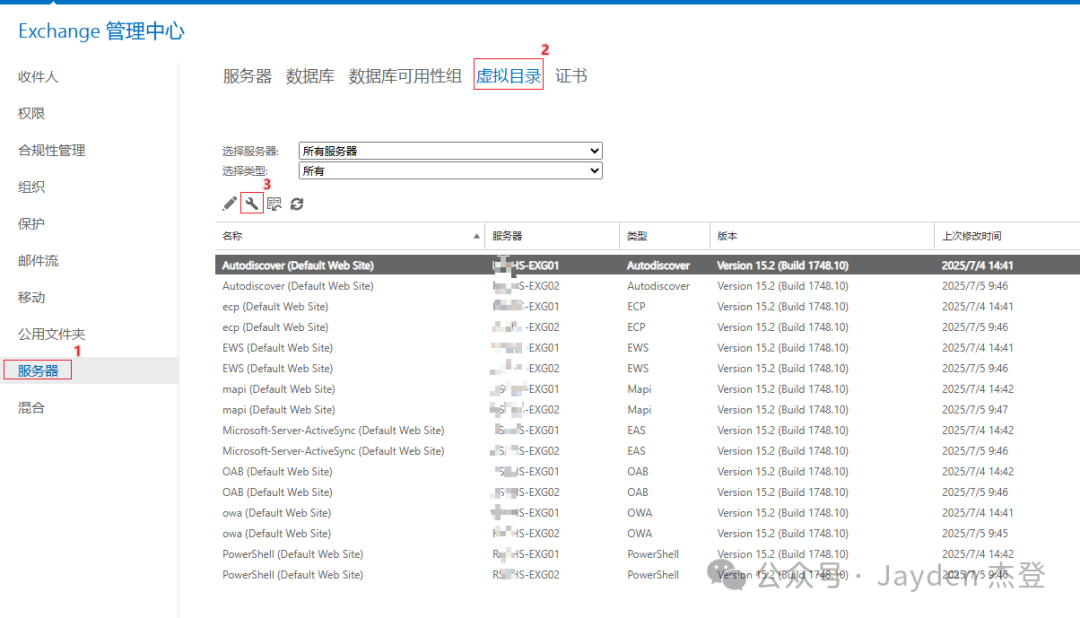

10.2.配置虚拟目录

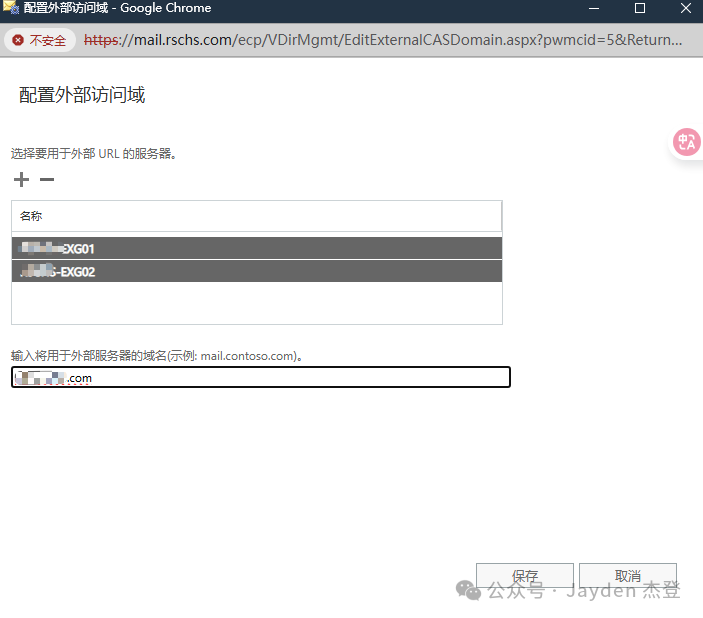

10.3.配置外部访问域

10.4.配置以下服务外部URL和内部URL为统一接口（Exchange VIP域名）

11.配置接收和发送限制

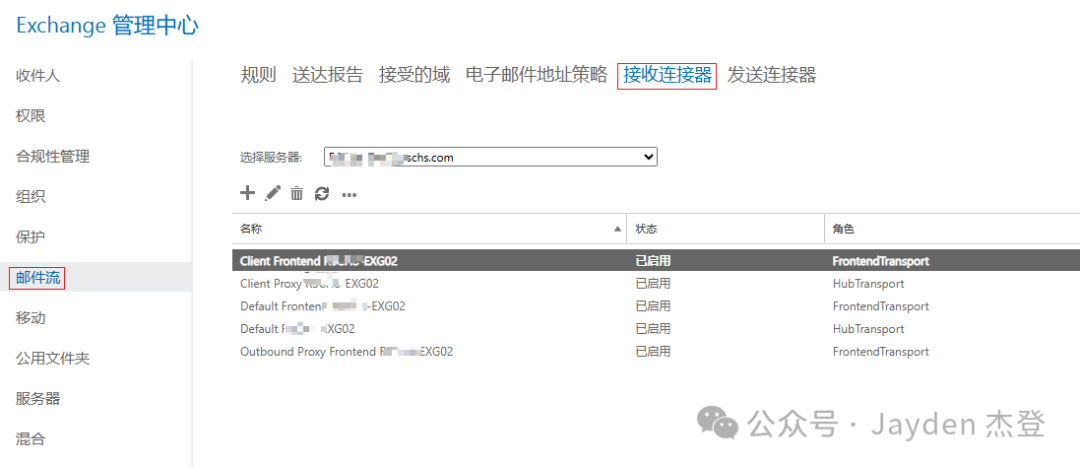

11.1.配置“接收连接器”最大接收邮件大小

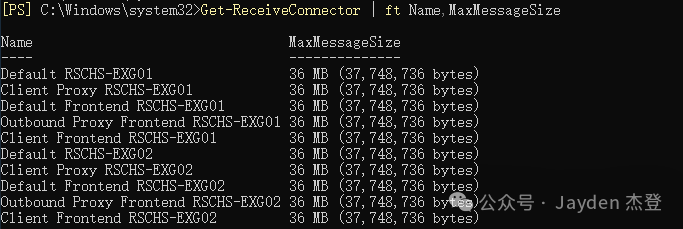

• 查看“接收连接器”最大接收邮件大小

Get-ReceiveConnector | ft Name,MaxMessageSize

• 修改“接收连接器”最大接收邮件大小为100MB

Get-ReceiveConnector | Set-ReceiveConnector -MaxMessageSize 100MB

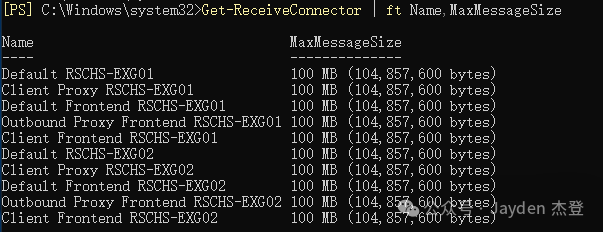

• 确认“接收连接器”最大接收邮件大小是否为100MB

Get-ReceiveConnector | ft Name,MaxMessageSize

11.2.配置“发送连接器”最大发送邮件大小

• 查看“发送连接器”最大发送邮件大小

Get-SendConnector | ft Name,MaxMessageSize

• 修改“发送连接器”最大发送邮件大小为150MB

Set-SendConnector “To SPAM” -MaxMessageSize 150MB

• 确认“发送连接器”最大接收邮件大小是否为150MB

Get-SendConnector | ft Name,MaxMessageSize

11.3.修改组织级别的最大发送和接收邮件大小限制(适用于整个 Exchange 组织)

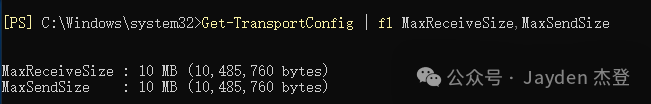

• 查看当前组织限制：

Get-TransportConfig | fl MaxReceiveSize,MaxSendSize

• 修改组织级别的最大发送和接收邮件大小为 100MB：

Set-TransportConfig -MaxReceiveSize 100MB -MaxSendSize 100MB

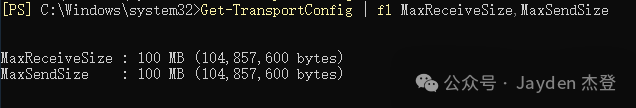

• 修改后再次确认：

Get-TransportConfig | fl MaxReceiveSize,MaxSendSize

12.测试与上线

13.后续运维建议

• 定期更新 CU 和 SU
• 建立 DAG 监控（队列长度/副本状态）
• 定期备份邮箱数据库
• 配置故障切换演练计划
