华为交换机配置BGP的基本功能

BGP简介

定义

BGP（Border Gateway Protocol）是一种用于自治系统AS（Autonomous System）之间的动态路由协议。

早期发布的三个版本分别是BGP-1、BGP-2和BGP-3，主要用于交换AS之间的可达路由信息，构建AS域间的传播路径，防止路由环路的产生，并在AS级别应用一些路由策略。

当前使用的版本是BGP-4。

组网需求

某个地区拥有多个AS，AS之间有相互访问的需求，因此需要AS之间相互交换本AS内部的路由，此时可以使用BGP协议。

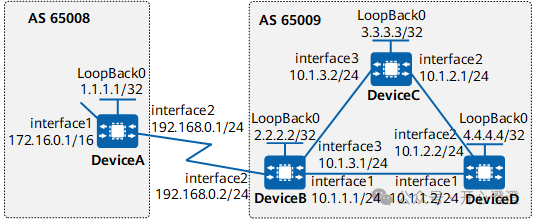

如图7-48所示，DeviceA处于AS 65008，DeviceB、DeviceC和DeviceD处于AS 65009，并且这几个设备的路由数量都比较大，路由表变化频繁。在这几个设备上部署BGP协议之后，设备之间可以相互传递路由，并且当任何一个设备有路由更新时，只需发送路由更新信息给邻居设备，而无须发送整个路由表，大大节约了网络带宽。

图7-48 配置BGP基本组网图

本例中interface1，interface2和interface3分别代表Vlanif100，Vlanif200和Vlanif300。

为完成此配置例，需准备如下的数据：

DeviceA的Router ID以及所在的AS号。
DeviceB、DeviceC、DeviceD的Router ID以及所在的AS号。

配置注意事项

在配置过程中，需注意以下事项：

在BGP对等体建立之前，需要通过IGP协议确保BGP对等体之间的可达性。这样才能保证BGP对等体之间能够正常交换路由信息。
建立对等体时，当所指定的对等体的IP地址为Loopback接口地址或子接口的IP地址时，需要在对等体两端同时配置命令peer connect-interface，以保证两端连接的正确性。
EBGP对等体之间不是直连的物理链路时，则必须使用peer ebgp-max-hop命令允许它们之间经过多跳建立TCP连接。
为了提升安全性，推荐部署BGP安全性措施（参见“配置BGP认证”）。其中，以配置Keychain认证方式为例，详细配置方法请参见“举例：配置BGP使用Keychain认证”。

配置思路

采用如下的思路配置BGP的基本功能：

在DeviceB、DeviceC、DeviceD之间建立IGP连接（此例中用OSPF举例）。
在DeviceB、DeviceC、DeviceD之间配置IBGP连接。
在DeviceA和DeviceB之间配置EBGP连接。
在DeviceA上通过network命令引入本地路由，通过BGP向对等体发布，然后查看DeviceA、DeviceB、DeviceC的路由表信息。
在DeviceB上配置BGP引入直连路由，查看DeviceA、DeviceC的路由表信息。

操作步骤

配置各接口的IP地址。以DeviceA为例，其他设备请参考DeviceA进行配置。

# 配置DeviceA。

<HUAWEI> system-view

[HUAWEI] sysname DeviceA

[DeviceA] vlan batch 100 200

[DeviceA] interface vlanif 100

[DeviceA-Vlanif100] ip address 172.16.0.1 16

[DeviceA-Vlanif100] quit

[DeviceA] interface vlanif 200

[DeviceA-Vlanif200] ip address 192.168.0.1 24

[DeviceA-Vlanif200] quit

[DeviceA] interface 10ge 1/0/1

[DeviceA-10GE1/0/1] port link-type access

[DeviceA-10GE1/0/1] port default vlan 100

[DeviceA-10GE1/0/1] quit

[DeviceA] interface 10ge 1/0/2

[DeviceA-10GE1/0/2] port link-type access

[DeviceA-10GE1/0/2] port default vlan 200

[DeviceA-10GE1/0/2] quit

[DeviceA] interface loopback0

[DeviceA-loopback0] ip address 1.1.1.1 32

[DeviceA-loopback0] quit

2. 配置OSPF，确保BGP对等体之间能够正常交换路由信息。

# 配置DeviceB。

[DeviceB] ospf 1

[DeviceB-ospf-1] area 0

[DeviceB-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] network 10.1.3.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[DeviceB-ospf-1-area-0.0.0.0] quit

[DeviceB-ospf-1] quit

# 配置DeviceC。

[DeviceC] ospf 1

[DeviceC-ospf-1] area 0

[DeviceC-ospf-1-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[DeviceC-ospf-1-area-0.0.0.0] network 10.1.3.0 0.0.0.255

[DeviceC-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

[DeviceC-ospf-1-area-0.0.0.0] quit

[DeviceC-ospf-1] quit

# 配置DeviceD。

[DeviceD] ospf 1

[DeviceD-ospf-1] area 0

[DeviceD-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[DeviceD-ospf-1-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[DeviceD-ospf-1-area-0.0.0.0] network 4.4.4.4 0.0.0.0

[DeviceD-ospf-1-area-0.0.0.0] quit

[DeviceD-ospf-1] quit

3. 配置IBGP连接。

# 配置DeviceB。

[DeviceB] bgp 65009

[DeviceB-bgp] router-id 2.2.2.2

[DeviceB-bgp] peer 3.3.3.3 as-number 65009

[DeviceB-bgp] peer 4.4.4.4 as-number 65009

[DeviceB-bgp] peer 3.3.3.3 connect-interface LoopBack0

[DeviceB-bgp] peer 4.4.4.4 connect-interface LoopBack0

[DeviceB-bgp] quit

# 配置DeviceC。

[DeviceC] bgp 65009

[DeviceC-bgp] router-id 3.3.3.3

[DeviceC-bgp] peer 2.2.2.2 as-number 65009

[DeviceC-bgp] peer 4.4.4.4 as-number 65009

[DeviceC-bgp] peer 2.2.2.2 connect-interface LoopBack0

[DeviceC-bgp] peer 4.4.4.4 connect-interface LoopBack0

[DeviceC-bgp] quit

# 配置DeviceD。

[DeviceD] bgp 65009

[DeviceD-bgp] router-id 4.4.4.4

[DeviceD-bgp] peer 2.2.2.2 as-number 65009

[DeviceD-bgp] peer 3.3.3.3 as-number 65009

[DeviceD-bgp] peer 2.2.2.2 connect-interface LoopBack0

[DeviceD-bgp] peer 3.3.3.3 connect-interface LoopBack0

[DeviceD-bgp] quit

4. 配置EBGP。

# 配置DeviceA。

[DeviceA] bgp 65008

[DeviceA-bgp] router-id 1.1.1.1

[DeviceA-bgp] peer 192.168.0.2 as-number 65009

[DeviceA-bgp] quit

# 配置DeviceB。

[DeviceB] bgp 65009

[DeviceB-bgp] peer 192.168.0.1 as-number 65008

[DeviceB-bgp] quit

# 查看BGP对等体的连接状态。

[DeviceB] display bgp peer

BGP local router ID : 2.2.2.2

Local AS number : 65009

Total number of peers : 3 Peers in established state : 3

Peer V AS MsgRcvd MsgSent OutQ Up/Down State PrefRcv

3.3.3.3 4 65009 5 5 0 00:44:58 Established 0

4.4.4.4 4 65009 4 4 0 00:40:54 Established 0

192.168.0.1 4 65008 3 3 0 00:44:03 Established 0

可以看出，DeviceB到其他设备的BGP连接均已建立（连接状态为“Established”）。

5. 配置DeviceA发布路由172.16.0.0/16。

# 配置DeviceA发布路由。

[DeviceA] bgp 65008

[DeviceA-bgp] ipv4-family unicast

[DeviceA-bgp-af-ipv4] network 172.16.0.0 255.255.0.0

[DeviceA-bgp-af-ipv4] quit

[DeviceA-bgp] quit

# 查看DeviceA路由表信息。

[DeviceA] display bgp routing-table

BGP Local router ID is 1.1.1.1

Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

h - history, i - internal, s - suppressed, S – Stale

Origin : i - IGP, e - EGP, ? – incomplete

RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 1

Network NextHop MED LocPrf PrefVal Path/Ogn

*> 172.16.0.0 0.0.0.0 0 0 i

# 显示DeviceB的路由表。

[DeviceB] display bgp routing-table

BGP Local router ID is 2.2.2.2

Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

h - history, i - internal, s - suppressed, S – Stale

Origin : i - IGP, e - EGP, ? – incomplete

RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 1

Network NextHop MED LocPrf PrefVal Path/Ogn

*> 172.16.0.0 192.168.0.1 0 0 65008i

# 显示DeviceC的路由表。

[DeviceC] display bgp routing-table

BGP Local router ID is 3.3.3.3

Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

h - history, i - internal, s - suppressed, S – Stale

Origin : i - IGP, e - EGP, ? – incomplete

RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 1

Network NextHop MED LocPrf PrefVal Path/Ogn

i 172.16.0.0 192.168.0.1 0 100 0 65008i

从路由表可以看出，DeviceC虽然学到了AS 65008中的172.16.0.0的路由，但因为下一跳192.168.0.1不可达，所以也不是有效路由。

6. 配置BGP引入直连路由。

# 配置DeviceB。

[DeviceB] bgp 65009

[DeviceB-bgp] ipv4-family unicast

[DeviceB-bgp-af-ipv4] import-route direct

[DeviceB-bgp-af-ipv4] quit

[DeviceB-bgp] quit

检查配置结果

# 显示DeviceA的BGP路由表。

[DeviceA] display bgp routing-table

BGP Local router ID is 1.1.1.1

Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

h - history, i - internal, s - suppressed, S – Stale

Origin : i - IGP, e - EGP, ? – incomplete

RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 8

Network NextHop MED LocPrf PrefVal Path/Ogn

*> 2.2.2.2/32 192.168.0.2 0 0 65009?

*> 172.16.0.0 0.0.0.0 0 0 i

*> 10.1.1.0/24 192.168.0.2 0 0 65009?

*> 10.1.1.2/32 192.168.0.2 0 0 65009?

*> 10.1.3.0/24 192.168.0.2 0 0 65009?

*> 10.1.3.2/32 192.168.0.2 0 0 65009?

* 192.168.0.0 192.168.0.2 0 0 65009?

* 192.168.0.1/32 192.168.0.2 0 0 65009?

# 显示DeviceC的路由表。

[DeviceC] display bgp routing-table

BGP Local router ID is 3.3.3.3

Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

h - history, i - internal, s - suppressed, S – Stale

Origin : i - IGP, e - EGP, ? - incomplete RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 8

Network NextHop MED LocPrf PrefVal Path/Ogn

i 2.2.2.2/32 2.2.2.2 0 100 0 ?

*>i 172.16.0.0 192.168.0.1 0 100 0 65008i

*>i 10.1.1.0/24 2.2.2.2 0 100 0 ?

*>i 10.1.1.2/32 2.2.2.2 0 100 0 ?

* i 10.1.3.0/24 2.2.2.2 0 100 0 ?

* i 10.1.3.2/32 2.2.2.2 0 100 0 ?

*>i 192.168.0.0 2.2.2.2 0 100 0 ?

*>i 192.168.0.1/32 2.2.2.2 0 100 0 ?

可以看出，到172.16.0.0的路由变为有效路由，下一跳为DeviceA的地址。

# 使用Ping进行验证。

[DeviceC] ping 172.16.0.1

PING 172.16.0.1: 56 data bytes, press CTRL_C to break

Reply from 172.16.0.1: bytes=56 Sequence=1 ttl=254 time=31 ms

Reply from 172.16.0.1: bytes=56 Sequence=2 ttl=254 time=47 ms

Reply from 172.16.0.1: bytes=56 Sequence=3 ttl=254 time=31 ms

Reply from 172.16.0.1: bytes=56 Sequence=4 ttl=254 time=16 ms

Reply from 172.16.0.1: bytes=56 Sequence=5 ttl=254 time=31 ms

-– 172.16.0.1 ping statistics —

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 16/31/47 ms

配置脚本

DeviceA

sysname DeviceA

vlan batch 100 200

interface Vlanif100

ip address 172.16.0.1 255.255.0.0

interface Vlanif200

ip address 192.168.0.1 255.255.255.0

interface 10GE1/0/1

port link-type access

port default vlan 100

interface 10GE1/0/2

port link-type access

port default vlan 200

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

bgp 65008

router-id 1.1.1.1

peer 192.168.0.2 as-number 65009

ipv4-family unicast

network 172.16.0.0 255.255.0.0

network 192.168.0.0 255.255.255.0

peer 192.168.0.2 enable

return

DeviceB

sysname DeviceB

vlan batch 100 200 300

interface Vlanif100

ip address 10.1.1.1 255.255.255.0

*#*interface Vlanif200

ip address 192.168.0.2 255.255.255.0

interface Vlanif300

ip address 10.1.3.1 255.255.255.0

interface 10GE1/0/1

port link-type access

port default vlan 100

interface 10GE1/0/2

port link-type access

port default vlan 200

interface 10GE1/0/3

port link-type access

port default vlan 300

interface LoopBack0

ip address 2.2.2.2 255.255.255.255

bgp 65009

router-id 2.2.2.2

peer 3.3.3.3 as-number 65009

peer 3.3.3.3 connect-interface LoopBack0

peer 4.4.4.4 as-number 65009

peer 4.4.4.4 connect-interface LoopBack0

peer 192.168.0.1 as-number 65008

ipv4-family unicast

import-route direct

peer 3.3.3.3 enable

peer 4.4.4.4 enable

peer 192.168.0.1 enable

ospf 1

area 0.0.0.0 network 2.2.2.2 0.0.0.0

network 10.1.1.0 0.0.0.255

network 10.1.3.0 0.0.0.255

return

DeviceC

sysname DeviceC

vlan batch 200 300

interface Vlanif200

ip address 10.1.2.1 255.255.255.0

interface Vlanif300

ip address 10.1.3.2 255.255.255.0

interface 10GE1/0/2

port link-type access

port default vlan 200

interface 10GE1/0/3

port link-type access

port default vlan 300

interface LoopBack0

ip address 3.3.3.3 255.255.255.255

bgp 65009

router-id 3.3.3.3

peer 2.2.2.2 as-number 65009

peer 2.2.2.2 connect-interface LoopBack0

peer 4.4.4.4 as-number 65009

peer 4.4.4.4 connect-interface LoopBack0

ipv4-family unicast

peer 2.2.2.2 enable

peer 4.4.4.4 enable

ospf 1

area 0.0.0.0

network 3.3.3.3 0.0.0.0

network 10.1.2.0 0.0.0.255

network 10.1.3.0 0.0.0.255

return

DeviceD

sysname DeviceD

vlan batch 100 200

interface Vlanif100

ip address 10.1.1.2 255.255.255.0

interface Vlanif200

ip address 10.1.2.2 255.255.255.0

interface 10GE1/0/1

port link-type access

port default vlan 100

interface 10GE1/0/2

port link-type access

port default vlan 200

interface LoopBack0

ip address 4.4.4.4 255.255.255.255

bgp 65009

router-id 4.4.4.4

peer 2.2.2.2 as-number 65009

peer 2.2.2.2 connect-interface LoopBack0

peer 3.3.3.3 as-number 65009

peer 3.3.3.3 connect-interface LoopBack0

ipv4-family unicast

peer 2.2.2.2 enable

peer 3.3.3.3 enable

ospf 1

area 0.0.0.0

network 4.4.4.4 0.0.0.0

network 10.1.1.0 0.0.0.255

network 10.1.2.0 0.0.0.255

return
